für Druck- und Zugspannung

GN 843.1 Edelstahl-Schubstangen-Spanner

Edelstahl Schubstangen Spanner GN 843.1 thumbnail Zoom Speedy Block

für Druck- und Zugspannung

GN 843.1 Edelstahl-Schubstangen-Spanner

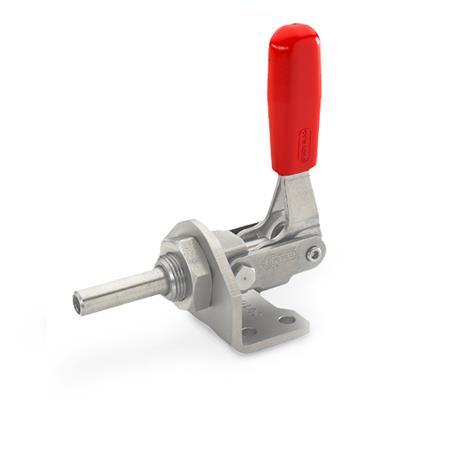

Edelstahl Schubstangen Spanner GN 843.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

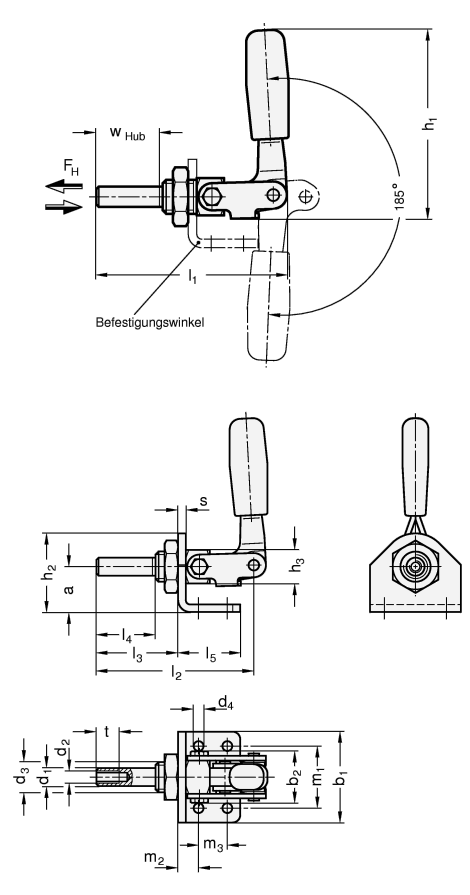

Zoom Edelstahl Schubstangen Spanner GN 843.1 Skizze


Form

ASohne Befestigungswinkel
ASWmit Befestigungswinkel
GrößeFH in N
Haltekraft
ab1b2d1d2d3d4h1h2h3
80300024352910M 6M 16 x 1,55,570,538,519
165540032603512M 8M 20 x 1,56,51105422
3407000487547,616M 10M 24 x 28,51467030
Filterkombination ergibt keine Treffer.
Größel1l2l3l4l5m1m2m3stw
Hub
8071653422222012-41221
1651121045439414113,51951538
34017316285685955192551866
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
  • Blechteile
    nichtrostend, 1.4301
  • sonstige Teile
    nichtrostend, 1.4305

alle beweglichen Teile
mit Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig
RoHS

Zubehör

Andrückschrauben

Hinweis

Edelstahl-Schubstangen-Spanner GN 843.1 können über einen Befestigungswinkel (Form ASW) oder "direkt" montiert werden.

Die stirnseitige Befestigungsmöglichkeit mit einem Außengewinde gestattet es, den Spannhebel in die günstigste Spannposition zu drehen.

Schubstangen-Spanner GN 843.1 ersetzen die bisherige Norm GN 843.

Bestellbeispiel
1Größe
2Form
3Werkstoff
GN 843.1-80-ASW-NI

RoHS-konform: Info -
Gewicht: Info -
