mit Ausrastknopf, Kunststoff, Schraube Stahl

GN 600 Flache verstellbare Klemmhebel

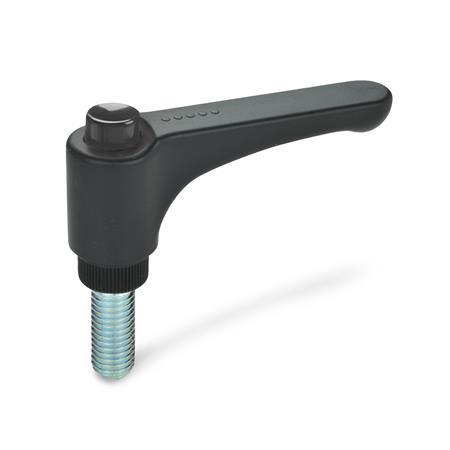

Flache verstellbare Klemmhebel GN 600 thumbnail Zoom ELESA

mit Ausrastknopf, Kunststoff, Schraube Stahl

GN 600 Flache verstellbare Klemmhebel

Flache verstellbare Klemmhebel GN 600
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design ERW.pInfo
Zoom Flache verstellbare Klemmhebel GN 600 Skizze

l1d1l2
d2d3h1h2h3h4
Rastweg
30M 5101620-------1215,529,56273,5
30M 6101620253040----1215,529,56273,5
44M 5101620-------1215,529,56273,5
44M 610162025304045---1215,529,56273,5
63M 610162025303540---151937,5836,53,5
63M 816202530354045506070151937,5836,53,5
78M 8202530404550556070-1924,54710,5433,5
78M 102025303540506070--1924,54710,5433,5
78M 12202530354045506070801924,54710,5433,5
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 130 °C
  • schwarzgrau, matt ähnlich RAL 7021

Farbe des Ausrastknopfes:
schwarzgrau, RAL 7021, glänzendDSGDSG
orange, RAL 2004, glänzendDORDOR
grau, RAL 7035, glänzendDGRDGR
gelb, RAL 1021, glänzendDGBDGB
blau, RAL 5024, glänzendDBLDBL
rot, RAL 3000, glänzendDRTDRT
grün, RAL 6017, glänzendDGNDGN

Schraubeneinsatz
Stahl
verzinkt, blau passiviert
RoHS

Auf Anfrage

Flache verstellbare Klemmhebel GN 600.1 (mit Edelstahl-Gewindestift)

Hinweis

Design und Handhabung der verstellbaren Klemmhebel GN 600 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

Bestellbeispiel
1l1
2d1
3l2
4Farbe (Ausrastknopf)
GN 600-44-M6-25-DOR

RoHS-konform: Info -
Gewicht: Info -
