ohne Gewinde, mit Kugel

GN 614.3 Federnde Edelstahl-Druckstücke

Federnde Edelstahl Druckstuecke GN 614.3 thumbnail Zoom

ohne Gewinde, mit Kugel

GN 614.3 Federnde Edelstahl-Druckstücke

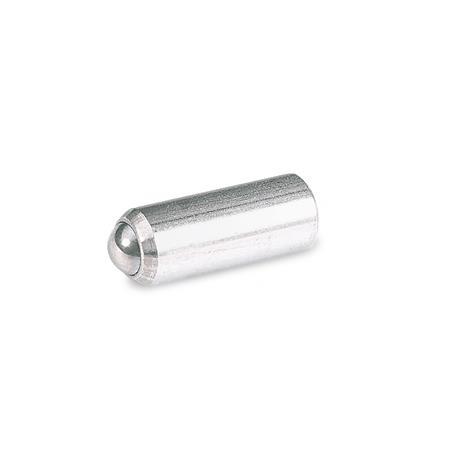

Federnde Edelstahl Druckstuecke GN 614.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Federnde Edelstahl Druckstuecke GN 614.3 Skizze


Form

NIEdelstahl, normaler Federdruck
NISEdelstahl, verstärkter Federdruck
d1 ±0,04d2Länge lw
Federweg
Federdruck in N ≈
normal (Form NI)
Anfang


Ende
Federdruck in N ≈
nverstärkt (Form NIS)
Anfang


Ende
213,50,30,81,51,32,2
2,51,550,42,84,74,77,1
3270,654,57,57,811,6
3,52,590,8614,51218
43110,98141522
4,53,2120,959,516,518,725,1
53,5131111819,326,6
5,54141,215,52525,139,2
64,5151,518313660,5
86182244557103,5
108202,5264961110
1210223,5418668143
Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse
Edelstahl
nichtrostend, 1.4305

Kugel
Edelstahl
  • nichtrostend, 1.3541
  • gehärtet

Druckfeder
Edelstahl
nichtrostend, 1.4568

Kennzeichnung der Form NIS:
Gehäuse mit 2 Längsmarkierungen
RoHS

Hinweis

Federnde Edelstahl-Druckstücke GN 614.3 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet.

Für die Aufnahmebohrung wird die Toleranz d1 F8 für Fügeverbindungen und d1 H9 für Pressverbindungen empfohlen.

Bestellbeispiel
1d1
2Form
GN 614.3-5,5-NI

RoHS-konform: Info -
Gewicht: Info -
