Kunststoff, Abdeckkappe farbig

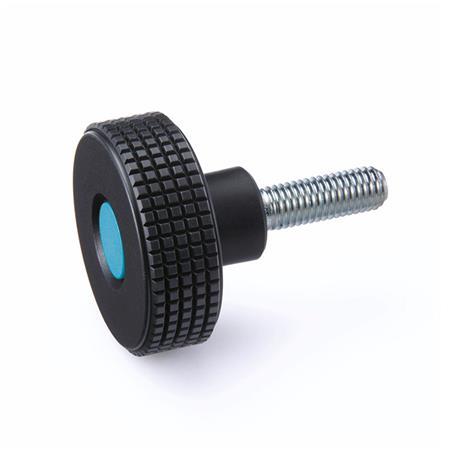

GN 534 Kordelgriffschrauben, Gewindestift Stahl, verzinkt
ELESA original design MBT-p
| d1 Nennmaß | Istmaß | d2 | Länge l | d3 | h1 | h2 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 31 | M 5 | 10 | 20 | 40 | - | - | - | 15 | 24 | 11,5 |
| 32 | 31 | M 6 | 10 | 16 | 20 | 25 | 30 | 40 | 15 | 24 | 11,5 |
| 40 | 39,5 | M 6 | 10 | 16 | 20 | 30 | 40 | - | 17 | 26,5 | 12,5 |
| 40 | 39,5 | M 8 | 16 | 20 | 25 | 30 | 40 | 50 | 17 | 26,5 | 12,5 |
| 50 | 50 | M 8 | 16 | 30 | 50 | - | - | - | 20 | 33 | 16 |
| 50 | 50 | M 10 | 20 | 30 | 50 | - | - | - | 20 | 33 | 16 |
| 60 | 61 | M 10 | 20 | 30 | 50 | - | - | - | 23 | 39 | 18,5 |
| 60 | 61 | M 12 | 20 | 30 | 50 | - | - | - | 23 | 39 | 18,5 |
| 70 | 70 | M 12 | 30 | 50 | - | - | - | - | 24 | 42 | 20,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polypropylen PP)
Gewindestift
Stahl
verzinkt, blau passiviert
Farbe der Abdeckkappe
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
RoHS
Thermoplast (Polypropylen PP)
- verstärkt, schlagfest
- temperaturbeständig bis 90 °C
- schwarz, RAL 9005, mattSW
Gewindestift
Stahl
verzinkt, blau passiviert
Farbe der Abdeckkappe
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
RoHS
Hinweis
Das besondere Profil der Rändelung (kleine Quadrate) ist charakteristisch für Form und Funktion der Kordelgriffschrauben GN 534.
| Bestellbeispiel |
| ||||||||||
GN 534-32-M6-30-SW-DRT |
