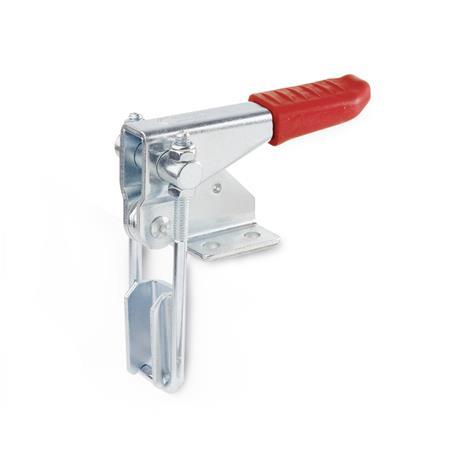

GN 851.1 Verschlussspanner, Stahl, verzinkt

Verschlussspanner Stahl  verzinkt GN 851.1 thumbnail Zoom Speedy Block

für Zugspannung

GN 851.1 Verschlussspanner, Stahl, verzinkt

Verschlussspanner Stahl  verzinkt GN 851.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verschlussspanner Stahl  verzinkt GN 851.1 Skizze


Form

T3mit Zugbügel, mit Gegenhalter
Tohne Zugbügel, mit Gegenhalter
GrößeFH in N
Haltekraft
a1a2b1b2b3b4b5d1d2h1h2
160160052526352125,514M 44,33710
32032008373644323722M 66,55415
7007000134552543848,526M 88,56723
Filterkombination ergibt keine Treffer.
Größel1l2
min.
m1m2m3m4m5r ≈
bei w2 = 0
sw1
Hub
w2
Verstell-
weg
160684,5226,5136,714,35223210
320106625,58,51910,520,57835321
700147836,5103213,5271023,56425
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
Einsatzstahl C10
verzinkt, blau passiviert

Zugbügel
Stahl St 37
verzinkt, blau passiviert

alle beweglichen Teile mit
Spezialfett geschmiert

Griffteil mit Kunststoffkappe
rot, ölbeständig
RoHS

Hinweis

Der Zugbügel der Verschlussspanner GN 851.1 kann innerhalb des Hubweges justiert werden.

In Spannstellung steht der Zugbügel senkrecht zum Spannarm und zur Befestigungsebene des Verschlussspanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Bestellbeispiel
1Größe
2Form
GN 851.1-700-T3

RoHS-konform: Info -
Gewicht: Info -
