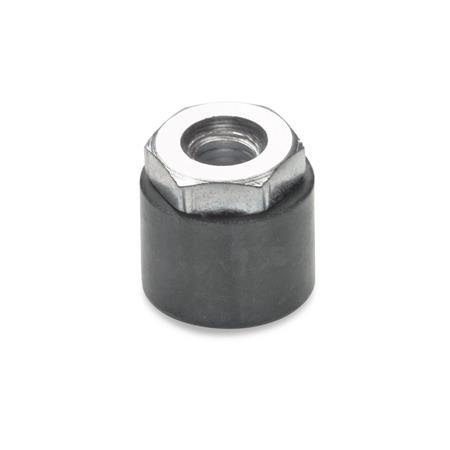

GN 806 Anschlagpuffer, mit / ohne Gewindebuchse

Anschlagpuffer mit  ohne Gewindebuchse GN 806 thumbnail Zoom

GN 806 Anschlagpuffer, mit / ohne Gewindebuchse

Anschlagpuffer mit  ohne Gewindebuchse GN 806
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Anschlagpuffer mit  ohne Gewindebuchse GN 806 Skizze


Form

ASchutzkappe (ohne Schraube)
BSchutzkappe mit Gewindebuchse
d1d2d3d4h1h2swt1t2t3
min.
11*M 45,58,26,5--14-
12M 579,3811101,55,36
15M 68,511,5101412267
19M 8111513181627,58,5
24M 1013201623,5212,29,210
26M 1216221926222,510,512
Filterkombination ergibt keine Treffer.
* Schutzkappe d1 = 11 ist in Form B (mit Gewindebuchse) nicht lieferbar.

Ausführung

Gummi (CR)
  • Härte 85±5 Shore A
  • schwarz

Gewindebuchse
Stahl
verzinkt, blau passiviert
RoHS

Hinweis

Anschlagpuffer GN 806 können, mit Sechskantschrauben ISO 4017 (DIN 933) oder Gewindestiften (Form B) kombiniert, als Druckschrauben mit elastischer Spannfläche oder als elastische Anschlagschrauben eingesetzt werden.

Ein typischer Einsatzfall ist ihre Verwendung bei Kniehebel-Schnellspannern (Produktgruppe 2.4).

Bestellbeispiel
1d1
2Form
GN 806-24-B

RoHS-konform: Info -
Gewicht: Info -
