Edelstahl, für Kugelgelenke GN 784

GN 784.1 Flansche

Flansche GN 784.1 thumbnail Zoom

Edelstahl, für Kugelgelenke GN 784

GN 784.1 Flansche

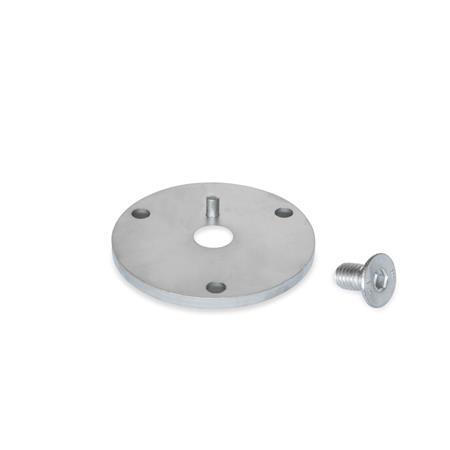

Flansche GN 784.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Flansche GN 784.1 Skizze

d0
Kugelgelenk-Ø
GN 784
d1d2d3d4d5h1h2ms
234232,54,5M 5268,572,5
3149404,5M 63610,593
3960505,5M 841014,6124
4970605,5M 841014,6164
Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl
nichtrostend 1.4301
matt, gleitgeschliffenMT

Senkschraube DIN 7991
Edelstahl
nichtrostend 1.4301

Passkerbstift DIN 8745
Edelstahl
nichtrostend 1.4301
RoHS

Hinweis

Flansche GN 784.1 werden von unten, verdrehgesichert durch einen Passkerbstift, an Kugelgelenke GN 784 angeschraubt.

Sie ermöglichen so die Montage der Kugelgelenke auch von der Oberseite. Der Teilkreis d2 ist zusammen mit den drei Bohrungen d3 so dimensioniert, dass handelsübliche Standardschrauben zusammen mit einer Unterlegscheibe verwendet werden können.

Der Passkerbstift ist am Flansch montiert. Die Senkschraube ist lose beigelegt.

Bestellbeispiel
1d1
2Oberfläche
GN 784.1-70-MT
