GN 500 Verstellbare Klemmhebel, Schraube Stahl

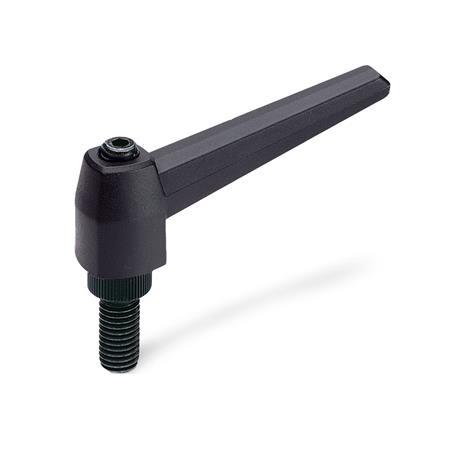

Verstellbare Klemmhebel Schraube Stahl GN 500 thumbnail

ELESA original design MR-p Info

Verstellbare Klemmhebel Schraube Stahl GN 500 Skizze

Filter anzeigen

l₁	d₁	l₂									d₂	d₃	d₄	h₁	h₂	h₃	h₄ Rastweg

42	M 5	10	16	20	-	-	-	-	-	-	12	18	16	27	6	32	3,5
42	M 6	10	16	20	25	30	40	-	-	-	12	18	16	27	6	32	3,5
63	M 6	10	16	20	25	30	40	-	-	-	15	23	20	34	8	43	4
63	M 8	16	20	25	30	35	40	45	50	60	15	23	20	34	8	43	4
80	M 10	20	25	30	35	40	50	60	70	-	19	28	24	42	10	54	4
80	M 12	20	25	30	35	40	50	60	70	80	19	28	24	42	10	54	4
100	M 12	30	50	70	-	-	-	-	-	-	25	33	31	48	12	65	5
100	M 16	30	50	70	-	-	-	-	-	-	25	33	31	48	12	65	5

Filterkombination ergibt keine Treffer.

** i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarz, RAL 9005, mattSW

Schraubeneinsatz und Halteschraube
Stahl, brüniert

Kunststoff-Eigenschaften

RoHS

Auf Anfrage

andere Farben

Hinweis

Verstellbare Klemmhebel GN 500 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
