ohne Rastsperre

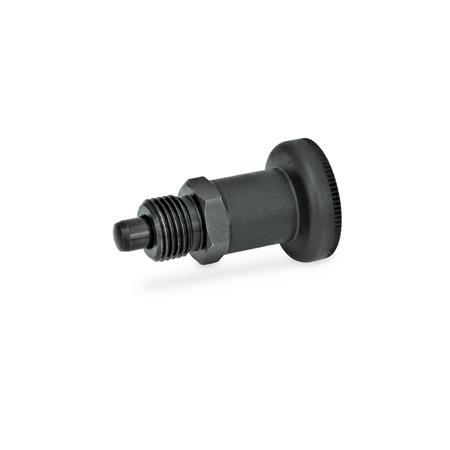

GN 607 Rastbolzen, Stahl, brüniert, Knopf Kunststoff, schwarz
Form
| A | ohne Kontermutter |
| AK | mit Kontermutter |
| d1 Stift -0,02/-0,05 Bohrung H7 | b | d2 | d3 | e ≈ | l1 | l2 ±0,5 | l3 -0,15 | l4 | l5 | sw | Feder- druck in N ≈ Anfang | Ende | Axiale Belastbarkeit in N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 4 | M 12 x 1,5 | 25 | 19,6 | 45 | 6 | 10 | 5 | 3 | 17 | 11 | 28 | 400 |
| 8 | 4,5 | M 16 x 1,5 | 31 | 21,9 | 54 | 8 | 12 | 6 | 3 | 19 | 15 | 29 | 500 |
Filterkombination ergibt keine Treffer.
Ausführung
StahlST
Knopf
Kunststoff (Polyamid PA)
RoHS
- brüniert
- Raststift gehärtet
- Flache Sechskantmutter GN 909
Knopf
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
RoHS
Hinweis
Rastbolzen GN 607 zeichnen sich durch eine kleine Bauhöhe aus.
Die extrem niedrigen Kontermuttern GN 909 erweitern die Anbaumöglichkeiten.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 607-8-AK-ST |
