mit Rastsperre

GN 608.1 Rastbolzen , Raststift Stahl

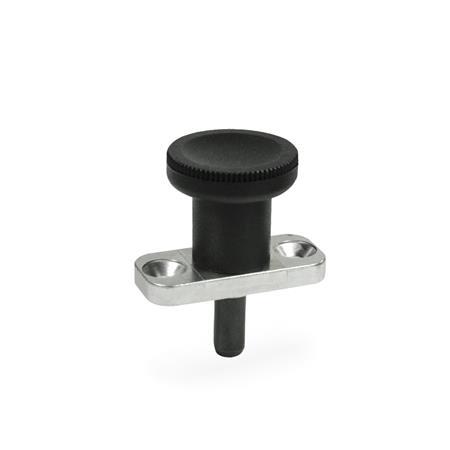

Rastbolzen  Raststift Stahl GN 608.1 thumbnail Zoom

mit Rastsperre

GN 608.1 Rastbolzen , Raststift Stahl

Rastbolzen  Raststift Stahl GN 608.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Rastbolzen  Raststift Stahl GN 608.1 Skizze

d1
Stift -0,02/-0,05
Bohrung H7
l1b1b2d2 -0,02/-0,1d3d4d5kl2l3 -0,15l4l5
Rast-
weg
Federdruck in N ≈
Anfang


Ende
Axiale
Belast-
barkeit
in N
66401810254,38,330372,54,56925400
614401810254,38,330452,54,56925400
88462012315,310,434442,55,581326500
818462012315,310,434542,55,581326500
Filterkombination ergibt keine Treffer.

Ausführung

Führung
Zink-Druckguss
verzinkt, blau passiviert

Raststift
Stahl, gehärtet

Einzelteile
Stahl

Knopf
Kunststoff (Polyamid PA)
  • schwarz, matt
  • nicht demontierbar

RoHS

Hinweis

Rastbolzen mit Rastsperre GN 608.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Die Rastbolzen GN 608.1 zeichnen sich durch eine kleine Bauhöhe aus. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.

Bestellbeispiel
1d1
2l1
GN 608.1-8-8

RoHS-konform: Info -
Gewicht: Info -
