Stahl / Edelstahl

GN 832.2 Spannverschlüsse

Spannverschluesse GN 832.2 thumbnail Zoom

Stahl / Edelstahl

GN 832.2 Spannverschlüsse

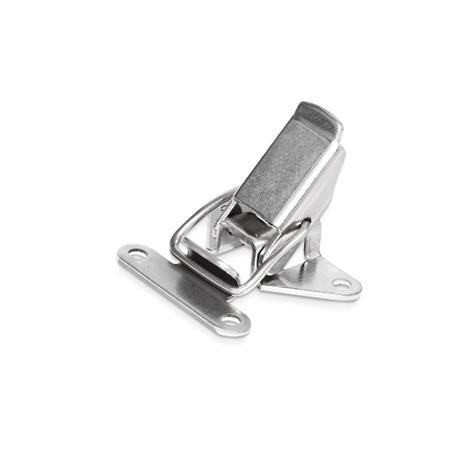

Spannverschluesse GN 832.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Spannverschluesse GN 832.2 Skizze


Form

Aohne Schlosslasche
Vmit Schlosslasche für Vorhängeschloss (nur in ST)
GrößeFH in N
Haltekraft
b1b2b3b4b5b6d1d2d3h1
5555023154118361323,5412
Filterkombination ergibt keine Treffer.
Größeh2h3h4l1l2l3m1m2m3m4r ≈
5511919,552342943342821
Filterkombination ergibt keine Treffer.

Ausführung

StahlST
verzinkt, blau passiviert

EdelstahlNI
nichtrostend, 1.4301
RoHS

Auf Anfrage

Ausführung ohne Bohrung,
blank zum Anschweißen

Hinweis

Spannverschlüsse GN 832.2 werden eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.

In Folge der Elastizität des Spannbügels werden die zu verbindenden Teile beim Spannen zusammengehalten.

Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z. B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein.

Der Gegenhaken gehört zum Lieferumfang.

Bestellbeispiel
1Größe
2Form
3Werkstoff
GN 832.2-55-A-NI

RoHS-konform: Info -
Gewicht: Info -
