Aluminium, zweiteilig

GN 231 Rohrschellen

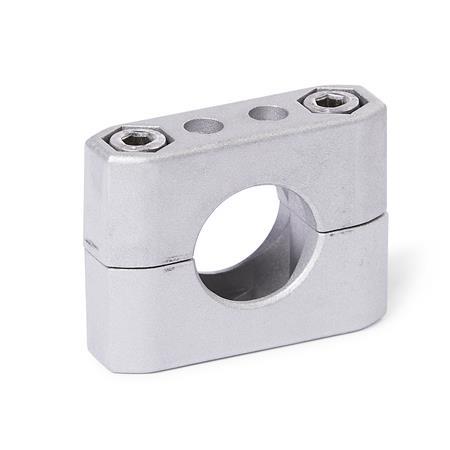

Rohrschellen GN 231 thumbnail Zoom

Aluminium, zweiteilig

GN 231 Rohrschellen

Rohrschellen GN 231
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Rohrschellen GN 231 Skizze


Kennziffer

2mit 2 Edelstahl-Zylinderschrauben DIN 912
d1
Bohrung
s1
Vierkant
d2k
Klemm-
länge
l1l2l3m1m2s2z
Schraubstellen
B 8V 86,21752383,53610,510M6-30
B 10V 106,21752383,53610,510M6-30
B 12V 126,21752383,53610,510M6-30
B 14V 146,21752383,53610,510M6-30
B 15V 156,21752383,53610,510M6-30
B 16V 166,21752383,53610,510M6-30
B 18V 186,21752383,53610,510M6-30
B 20V 208,52270554481613M8-45
B 25V 258,52270554481613M8-45
B 30V 308,52270554481613M8-45
B 40V 401127100805733017M10-65
B 42-1127100805733017M10-65
B 45V 451127100805733017M10-65
B 48-1127100805733017M10-65
B 50V 501127100805733017M10-65
B 60V 601127100905783017M10-75
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
  • kunststoffbeschichtet
    schwarz, RAL 9005, strukturmattSWSW
  • blank, matt gestrahltBLBL

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring
RoHS

Hinweis

Die Klemmbohrungen der Rohrschellen GN 231 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

Rohrschellen GN 231 sind auch zum Anbau an Profilsystemen geeignet.

An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.

Bestellbeispiel
1d1 (s1)
2Kennziffer
3Oberfläche
GN 231-B40-2-BL

RoHS-konform: Info -
Gewicht: Info -
