zum Einpressen, Kugel beidseitig

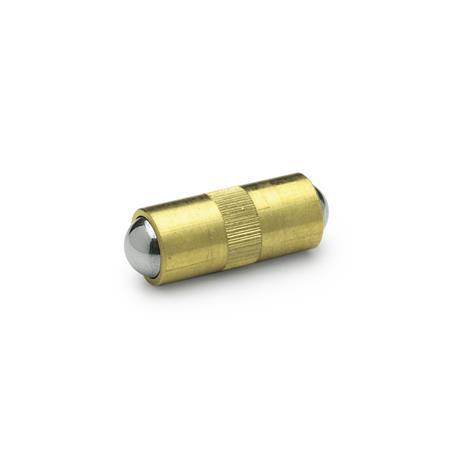

GN 614.2 Federnde Druckstücke
| d1 | d2 | d3 +0,05 (Rändel Ø) | l | w Federweg | Federdruck in N ≈ Anfang | Ende |
|---|---|---|---|---|---|---|
| 2,5 | 2 | 2,52 | 5,3 | 0,65 | 1,3 | 2,5 |
| 3 | 2,5 | 3,02 | 7,3 | 0,8 | 2 | 4,5 |
| 4 | 3 | 4,03 | 9 | 0,9 | 2,5 | 7,5 |
| 5 | 4 | 5,03 | 10,8 | 1,2 | 3,5 | 8 |
| 6 | 5 | 6,03 | 12,6 | 1,6 | 3,5 | 10,5 |
| 7 | 6 | 7,03 | 14 | 2,0 | 4 | 12 |
| 8 | 6,5 | 8,03 | 18 | 2,1 | 6 | 15 |
Filterkombination ergibt keine Treffer.
Ausführung
Hülse
Messing
Kugel
Edelstahl
Druckfeder
Edelstahl
nichtrostend, 1.4568
RoHS
Messing
Kugel
Edelstahl
- nichtrostend, 1.3541
- gehärtet
Druckfeder
Edelstahl
nichtrostend, 1.4568
RoHS
Hinweis
Federnde Druckstücke GN 614.2 sind eine Weiterentwicklung von Druckstücken GN 614 für spezielle Anwendungsfälle.
Für die Aufnahmebohrung von d1 wird eine Toleranz von H8 empfohlen.
| Bestellbeispiel |
| ||
GN 614.2-4 |
