Kunststoff, Buchse Stahl

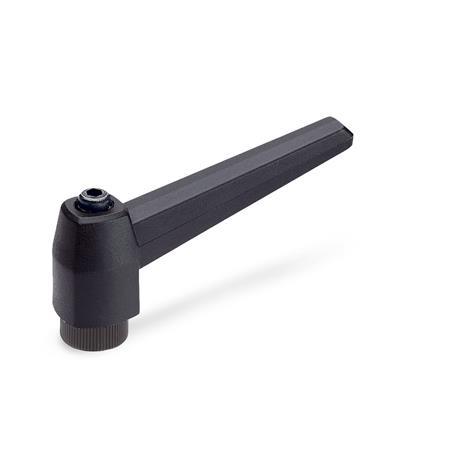

GN 500 Verstellbare Klemmhebel
ELESA original design MR.
| l1 | d1 | d2 | d3 | d4 | h1 | h2 | h3 | h4 Rastweg | t min. | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 42 | M 4 | M 5 | M 6 | 12 | 18 | 16 | 27 | 6 | 32 | 3,5 | 10 |
| 63 | M 6 | M 8 | - | 15 | 23 | 20 | 34 | 8 | 43 | 4 | 12 |
| 80 | M 8 | M 10 | M 12 | 19 | 28 | 24 | 42 | 10 | 54 | 4 | 15 |
| 100 | M 12 | M 14 | M 16 | 25 | 33 | 31 | 48 | 12 | 65 | 5 | 20 |
Filterkombination ergibt keine Treffer.
** i. d. R. nicht auf Lager, erfordert Mindestbestellmenge
Ausführung
Griffkörper
Kunststoff
Thermoplast (Polyamid PA)
Gewindebuchse und Halteschraube
Stahl, brüniert
RoHS
Kunststoff
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 130 °C
- schwarz, RAL 9005, mattSW
Gewindebuchse und Halteschraube
Stahl, brüniert
RoHS
Auf Anfrage
andere Farben
Hinweis
Verstellbare Klemmhebel GN 500 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
| Bestellbeispiel |
| ||||||
GN 500-63-M8-SW |
RoHS-konform:
-
-
