ohne Rastsperre

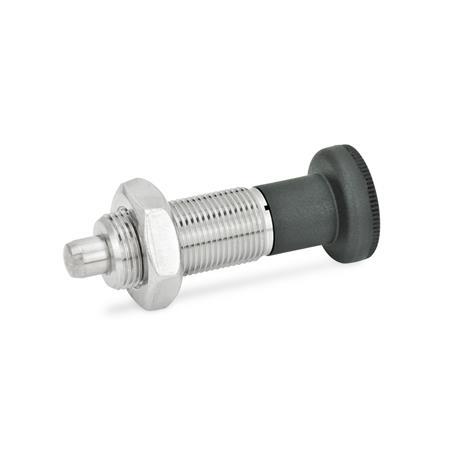

GN 613 Edelstahl-Rastbolzen, Knopf Kunststoff

Edelstahl Rastbolzen Knopf Kunststoff GN 613 thumbnail Zoom

ohne Rastsperre

GN 613 Edelstahl-Rastbolzen, Knopf Kunststoff

Edelstahl Rastbolzen Knopf Kunststoff GN 613
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Rastbolzen Knopf Kunststoff GN 613 Skizze


Form

Amit Knopf, ohne Kontermutter
AKmit Knopf, mit Kontermutter
Gohne Kontermutter, mit Gewindezapfen
GKmit Gewindezapfen, mit Kontermutter
d1
Bolzen -0,02/-0,05
Bohrung H7
d2d3d4l1l2l3l4l5Federdruck
in N ≈
Anfang


Ende
Artikel-Nr.
Schraubendreher
5M 10 x 121M 54552264,5615GN 613.1-5
6M 12 x 1,525M 654,5626108821GN 613.1-6
8M 16 x 1,531M 8698341210926GN 613.1-8
10M 20 x 1,531M 880104312121740GN 613.1-10
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
  • nichtrostend 1.4305
  • Raststift chemisch vernickelt

Knopf
  • Kunststoff (Polyamid PA)
  • schwarz, matt
  • nicht demontierbar

RoHS

Zubehör

Schraubendreher GN 613.1
(Artikel-Nr. siehe Tabelle)

Hinweis

Rastbolzen GN 613 in der Form G bzw. GK mit Gewindezapfen sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt.

Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen GN 817 vorzuziehen.

Die als Zubehör erhältlichen Schraubendreher GN 613.1 verkürzen die Montagezeit und erleichtern das Gegenhalten beim Kontern. Der Schraubendreher wird dazu seitlich zwischen Knopf und Führung eingeschoben und greift dann in den Schlitz der Führung ein.

Bestellbeispiel
1d1
2Form
3Edelstahl
GN 613-5-AK-NI

RoHS-konform: Info -
Gewicht: Info -
