mit Ausrastknopf, Kunststoff, Gewindestift Stahl

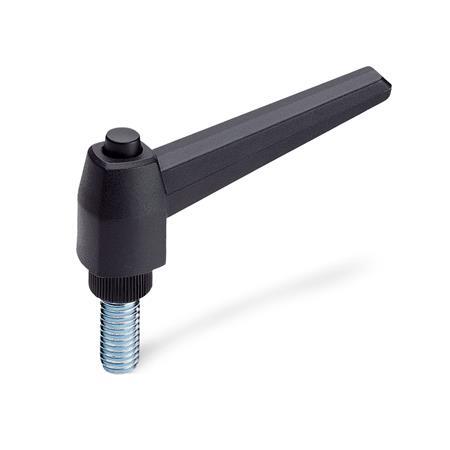

GN 503 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 503 thumbnail

ELESA original design MRX.p Info

Filter anzeigen

l₁	d₁	l₂									d₂	h₁	h₂	h₃	h₄ Rastweg

42	M 5	10	16	20	-	-	-	-	-	-	12	27	6	32	3,5
42	M 6	10	16	20	25	30	40	-	-	-	12	27	6	32	3,5
63	M 6	10	16	20	25	30	35	40	-	-	15	34	8	43	4
63	M 8	16	20	25	30	35	40	45	50	60	15	34	8	43	4
80	M 10	20	25	30	35	40	50	60	70	-	19	42	10	54	4
80	M 12	20	25	30	35	40	50	60	70	80	19	42	10	54	4
100	M 12	30	50	70	-	-	-	-	-	-	25	48	12	65	5
100	M 14	30	50	-	-	-	-	-	-	-	25	48	12	65	5
100	M 16	30	50	70	-	-	-	-	-	-	25	48	12	65	5

Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 120 °C
schwarz, RAL 9005, mattSW

Schraubeneinsatz
Stahl verzinkt, blau passiviert

Ausrastkopf
Kunststoff, schwarz

Kunststoff-Eigenschaften

RoHS

Auf Anfrage

mit Edelstahl-Schraubeneinsatz

andere Farben

Hinweis

Verstellbare Klemmhebel GN 503 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Die Gewindebuchse ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.

Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.
