mit und ohne Rastsperre

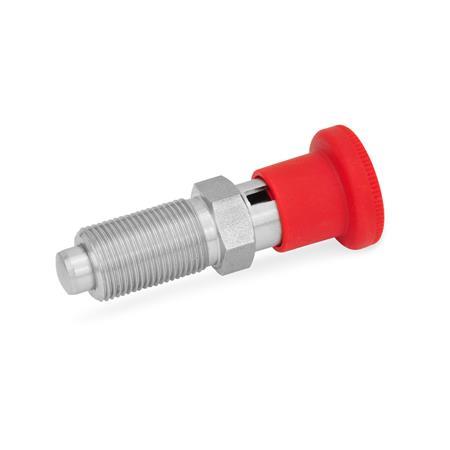

GN 817 Edelstahl-Rastbolzen, Knopf Kunststoff, rot

Edelstahl Rastbolzen Knopf Kunststoff rot GN 817 thumbnail

Edelstahl Rastbolzen Knopf Kunststoff rot GN 817 Skizze

Form

B	ohne Rastsperre, ohne Kontermutter
BK	ohne Rastsperre, mit Kontermutter
C	mit Rastsperre, ohne Kontermutter
CK	mit Rastsperre, mit Kontermutter

Filter anzeigen

d₁ Stift -0,02/-0,05 Bohrung H7	l₁	d₂	d₃	k	l₂	l₃	l₄	sw	Feder- druck in in N ≈ Anfang	Ende

4	4	M 8 x 1	16	14	35	16	5	10	4,5	12
4	6	M 8 x 1	16	14	35	16	5	10	4	12,5
5	5	M 10 x 1	19	16	40	18	6	12	5	15
5	8	M 10 x 1	19	16	40	18	6	12	5	18
6	6	M 12 x 1,5	23	20	48	22	6	14	6,5	19
6	9	M 12 x 1,5	23	20	48	22	6	14	6	25
8	8	M 16 x 1,5	28	24	58	26	8	17	8,5	26
8	12	M 16 x 1,5	28	24	58	26	8	17	8,5	28
10	12	M 16 x 1,5	28	24	58	26	8	17	9,5	38
12	15	M 20 x 1,5	33	28,5	71,5	33	10	22	11,5	40
16	20	M 24 x 2	33	28,5	78,5	38	12	27	13	54

Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI

nichtrostend, 1.4305
Raststift chemisch vernickelt

Knopf
Kunststoff (Polyamid PA)

rot, RAL 3000RT
nicht demontierbar

Belastbarkeitshinweise

ISO-Passungen

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

Metrisches ISO Gewinde DIN 13

Metrisches ISO-Feingewinde DIN 13

RoHS

Hinweis

Edelstahl-Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
