GN 8330 Edelstahl-Spannverschlüsse

Edelstahl Spannverschluesse GN 8330 thumbnail Zoom

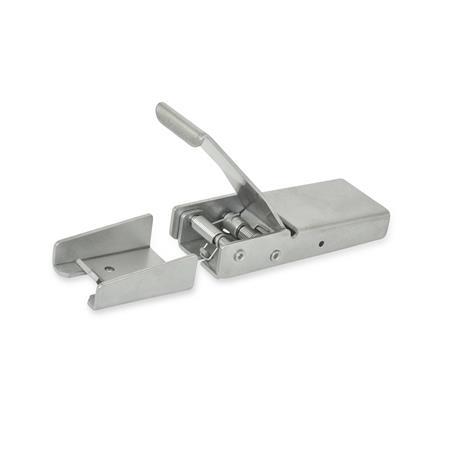

GN 8330 Edelstahl-Spannverschlüsse

Edelstahl Spannverschluesse GN 8330
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

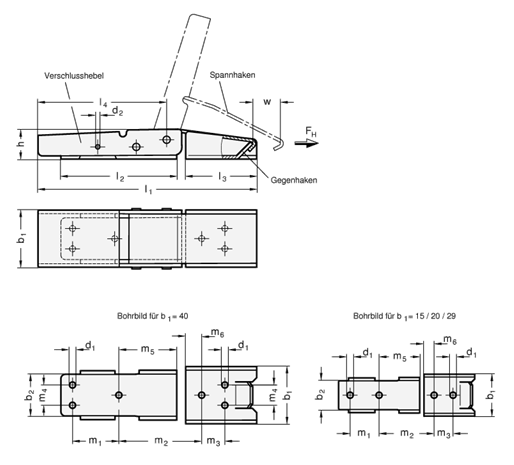

Zoom Edelstahl Spannverschluesse GN 8330 Skizze


Form

Aohne Federstecker
Bmit Federstecker
b1FH in N
Haltekraft
b2d1d2hl1l2l3l4m1m2m3m4m5m6w ≈
151009,53,41,4853251731,59,513,5 +0,36,2-8,5311
20300133,41,81076342544829 +0,58-2249
29600204,22,5151115635672038,8 +0,513-28711
401200294,23201528049893257,3 +0,51614401119
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
nichtrostend, 1.4301
RoHS

Auf Anfrage

Federstecker GN 8330.1

Hinweis

Edelstahl-Spannverschlüsse GN 8330 zeichnen sich sowohl durch ihre Funktionalität, als auch das Design aus. Der integrierte Federmechanismus hält Verschlusshebel und Spannhaken in geöffneter Stellung fest und ermöglicht eine mühelose Bedienung.

Über die Elastizität der Blechteile wird nach Überschreitung des Totpunktes der Verschluss vorgespannt. Erforderlich hierzu ist in Spannstellung der Bohrungsabstand m2.

Durch den Hubweg w des Spannhakens können die zu verbindenden Teile beim Spannen zusammengezogen werden.

Mit dem sog. Federstecker kann der Spannverschluss gegen unbedachtes Öffnen gesichert werden. Der Federstecker wird dazu in die Bohrung d2 gesteckt. Auch eine Verplombung ist über d2 möglich.

Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein.

siehe auch...

Bestellbeispiel
1b1
2Werkstoff
3Form
GN 8330-20-NI-A

RoHS-konform: Info -
Gewicht: Info -
Als Favorit speichern
PDF nicht vorhanden
