Messing

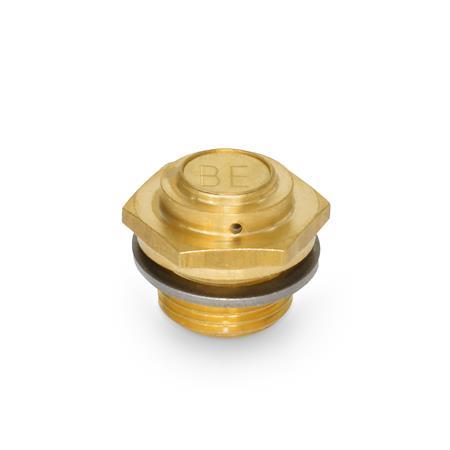

GN 884 Belüftungs- / Entlüftungsfilter

Belueftungs   Entlueftungsfilter GN 884 thumbnail Zoom

Messing

GN 884 Belüftungs- / Entlüftungsfilter

Belueftungs   Entlueftungsfilter GN 884
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Belueftungs   Entlueftungsfilter GN 884 Skizze


Form

Aniedrige Bauform
Bhohe Bauform, mit Edelstahl-Kappe
d1d2d3e1e2l1
Form A
l2l3
Form B
l4l5sw
Form A

Form B
ca. Luftdurchlass
l/min. bei ∆ 0,2 bar
Form A


Form B
G 1/8-13,512,51618,566871614172446
M 10 x 1-14,512,51618,566871614172446
M 12 x 1,5-1812,519,518,56,567,57,516,517172446
M 14 x 1,5G 1/42012,519,518,56,567,57,516,517172446
M 16 x 1,5-2212,525249117,57,516,522222446
M 18 x 1,5-2412,525249117,57,516,522222446
M 22 x 1,5-2712,531299117,57,516,527272446
G 3/8-2312,525249117,57,516,522222446
G 1/2-2612,531298,511881727272446
-G 3/43212,537358,511881732322446
Filterkombination ergibt keine Treffer.

Ausführung

Ventilkörper
MessingMS

Luftfilter
  • Edelstahl-Drahtgeflecht 1.4301
  • Filterklasse G2-G3
  • mittlerer Abscheidungsgrad
    (Am ca. 65 - 80 %, basierend auf einer Partikelgröße > 10 µm)

Dichtung DIN 7603 A
Weicheisen 1.0338
(bei d1 = M10 x 1: PA6)

Entlüftungskappe (Form B)
Edelstahl
nichtrostend 1.4301

temperaturbeständig von -30 °C bis +200 °C
RoHS

Zubehör

Befestigungsmuttern GN 7430

Auf Anfrage

andere Werkstoffe
andere Abmessungen

Hinweis

Be- und Entlüftungsfilter GN 884 werden eingesetzt, wenn ein Luftaustausch zwischen einem geschlossenen Innenraum und der Umgebung ermöglicht werden soll. Auftretende Unter- oder Überdrücke im System werden dadurch effektiv unterbunden.

Das Edelstahl-Drahtgeflecht verhindert, dass von der Luft mitgeführte Partikel ab einer bestimmten Größe von außen in den Innenraum eindringen und gewährleistet gleichzeitig, dass z. B. Ölpartikel abgeschieden werden und somit nicht in die Umgebung gelangen.

Eine Markierung mit dem Zeichen "BE" (Form A) bzw. ein blauer Farbring (Form B) kennzeichnen die Filterfunktion. Die empfohlene Einbaulage ist senkrecht nach oben.

Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.

Bestellbeispiel
1d1
2Form
3Werkstoff
GN 884-G1/2-A-MS

RoHS-konform: Info -
Gewicht: Info -
