Aluminium- / Edelstahlrohr

GN 666 Rohrgriffe, Montage von der Rückseite

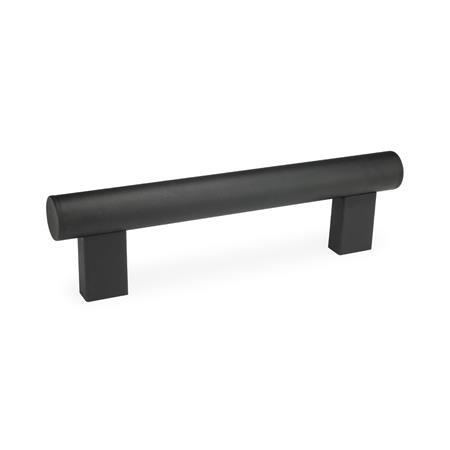

Rohrgriffe Montage von der Rueckseite GN 666 thumbnail Zoom

Aluminium- / Edelstahlrohr

GN 666 Rohrgriffe, Montage von der Rückseite

Rohrgriffe Montage von der Rueckseite GN 666
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Rohrgriffe Montage von der Rueckseite GN 666 Skizze

d1d2
l1 ±0,5bhl2l3l4t min.
M6

M8
30M 6M 820018602301702651215
30M 6M 825018602802203151215
30M 6M 830018603302703651215
30M 6M 835018603803204151215
30M 6M 840018604303704651215
30M 6M 850018605304705651215
30M 6M 860018606305706651215
Filterkombination ergibt keine Treffer.

Ausführung

Griffrohr Ø 30 x 1,5
Aluminium / Edelstahl

Grifffüße / Deckel
Kunststoff
  • glasfaserverstärkt
  • temperaturbeständig bis 100 °C

Aluminium-Rohr
kunststoffbeschichtet
  • schwarz, RAL 9005, strukturmattSWSW
    Grifffüße / Deckel, schwarz, matt
  • weißWSWS, ähnlich RAL 9002, matt
    Grifffüße / Deckel, weiß, matt
    (nur für d2 = M8)

Aluminium-Rohr
  • eloxiert, naturfarbenELEL
    Grifffüße / Deckel, schwarz, matt
  • eloxiert, naturfarbenELGELG
    Grifffüße / Deckel, hellgrau, matt

Edelstahl-Rohr
nichtrostend, 1.4301
geschliffen, matt glänzendNGNG
Grifffüße / Deckel, schwarz, matt
RoHS

Hinweis

Aufgrund der großen Variantenvielfalt und dem ansprechend klassischen Design eignen sich Rohrgriffe GN 666 für sehr viele Einsatzbereiche.

Durch den modularen Aufbau sind Sonderlängen schon bei vergleichsweise geringen Stückzahlen lieferbar. Große Grifflängen können zusätzlich durch Mittelfüße gestützt werden.

Bestellbeispiel
1d1
2d2
3l1
4Oberfläche
GN 666-30-M8-500-EL

RoHS-konform: Info -
Gewicht: Info -
