GN 1024 Edelstahl-Federstecker

Edelstahl Federstecker GN 1024 thumbnail

Form

E	mit einfacher Windung
D	mit doppelter Windung

Filter anzeigen

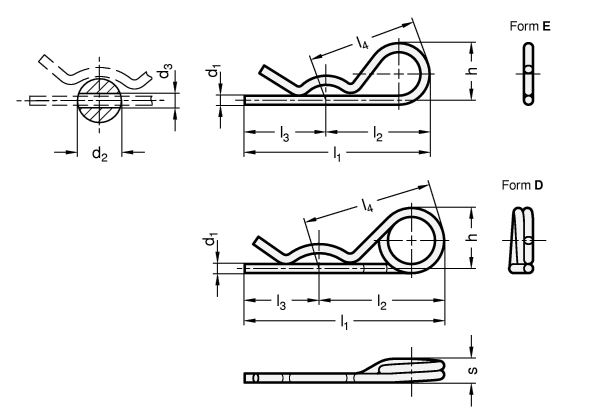

Form	d₁	d₂ für Bolzen-Ø	d₃ empf. Aufnahme-Ø	h	l₁	l₂	l₃	l₄	s	Kräfte in N ≈ Montage	Demontage	bei Bolzen-Ø

E	1,5	7 ... 12	2	9	45	25	20	25	-	9	8	8
E	2	9 ... 14	2,5	13	57	32	25	34	-	14	9	12
E	3	10 ... 16	3,5	23	72	42	30	44	-	55	40	16
E	4	16 ... 20	4,5	27	74	44	30	48	-	210	170	20
E	5	20 ... 28	5,5	32	102	57	45	61	-	280	210	25
E	6	28 ... 40	6,5	42	126	73	53	77	-	240	150	30

Filterkombination ergibt keine Treffer.

Form	d₁	d₂ für Bolzen-Ø	d₃ empf. Aufnahme-Ø	h	l₁	l₂	l₃	l₄	s	Kräfte in N ≈ Montage	Demontage	bei Bolzen-Ø

D	2	8 ... 14	2,5	14	56	31	25	33	5,5	10	9	12
D	3	14 ... 20	3,5	22	73	43	30	47	8	35	28	16
D	4	17 ... 24	4,5	32	94	58	36	62	10,5	50	35	20
D	5	18 ... 30	5,5	35	110	70	40	73	13,5	100	95	25
D	6	24 ... 36	6,5	41	142	85	57	90	16	190	125	30

Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
nichtrostend, 1.4310

Edelstahl-Eigenschaften

RoHS

Hinweis

Federstecker GN 1024 werden zur axialen Sicherung von Bolzen und Achsen sowie zur Verdrehsicherung von z. B. Kronenmuttern DIN 935 eingesetzt.

Die Verwendung von Federdrähten mit ganzzahligen Durchmessern erleichtert die Zuordnung und das Festlegen des gewünschten Spiels in der Aufnahmebohrung.
