Edelstahl

GN 163.5 Fuß-Klemmverbinder

Fuss Klemmverbinder GN 163.5 thumbnail Zoom

Edelstahl

GN 163.5 Fuß-Klemmverbinder

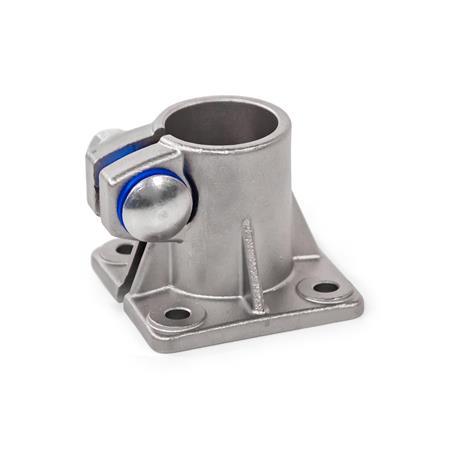

Fuss Klemmverbinder GN 163.5
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Fuss Klemmverbinder GN 163.5 Skizze


Form

Aohne Dichtungen
Bmit Dichtungen

Kennziffer

4mit Edelstahl-Hutmutter DIN 917
d1
Bohrung
bd2d3k
Klemm-
länge
l1mtx1x2y1y2z
Schraub-
stelle
Zubehör
empf. Klemmhebel
GN 911.3 für
 z
l2
B 30226,5375036356,560426042M 863 | 78
B 503010,7608548,56091057410574M 1078 | 92
Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl
  • nichtrostend 1.4308
  • matt gestrahlt

Schlossschrauben DIN 603
Edelstahl A2

Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl A2

Dichtungen
  • Dichtscheiben
    Kunststoff (Polyacetal POM)
  • Zwischenring
    Silikon, 40 ... 60 Shore A

RoHS

Zubehör

Verstellbare Klemmhebel GN 911.3

Hinweis

Die Klemmbohrungen der Fuß-Klemmverbinder GN 163.5 sind bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

An der Schraubstelle z verkleinert die Schlossschraube und Hutmutter den Bohrungsquerschnitt zum Klemmen. Die Form B ist an der Schraubstelle mit Dichtungen ausgestattet.

Wenn werkzeuglos geklemmt werden soll, kann die Hutmutter, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.

Bestellbeispiel
1d1
2Form
3Kennziffer
GN 163.5-B30-B-4

RoHS-konform: Info -
Gewicht: Info -
