Ausrasten durch Drücken

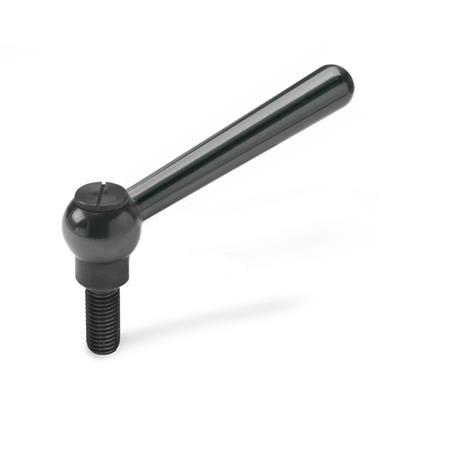

GN 99.2 Verstellbare Kegelgriffe, mit Gewindestift, Stahl, brüniert

Verstellbare Kegelgriffe mit Gewindestift  Stahl  brueniert GN 99.2 thumbnail Zoom

Ausrasten durch Drücken

GN 99.2 Verstellbare Kegelgriffe, mit Gewindestift, Stahl, brüniert

Verstellbare Kegelgriffe mit Gewindestift  Stahl  brueniert GN 99.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verstellbare Kegelgriffe mit Gewindestift  Stahl  brueniert GN 99.2 Skizze


Form

MGriff gerade
NGriff schräg
d1d2l1d3d4h1h2h3l2l3
10M 820253240506313,52025839,56360
13M 10202532405063162529849,58076
16M 12253240506380192833,510,560,510095
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
brüniert
Schraube
Festigkeitsklasse 5.8
RoHS

Hinweis

Verstellbare Kegelgriffe GN 99.2 zeichnen sich durch ihre kleinen Baumaße aus.

Wie alle verstellbaren Hebel sind sie dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. In der Kugelbohrung befindet sich der Schraubeneinsatz, der durch eine Kerbverzahnung mit dem Griff lösbar verbunden ist.

Durch Niederdrücken des Griffes wird die Kerbverzahnung frei, und der Griff kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Ist ein Schwenken des Griffes um 360° nicht möglich, kann der Einsatz (nach dem Ausrasten) mit Hilfe der geschlitzten Rändelschraube eingeschraubt werden.

Bestellbeispiel
1d1
2d2
3l1
4Form
GN 99.2-13-M10-40-N

RoHS-konform: Info -
Gewicht: Info -
