mit Anschraubflansch, parallel zum Raststift

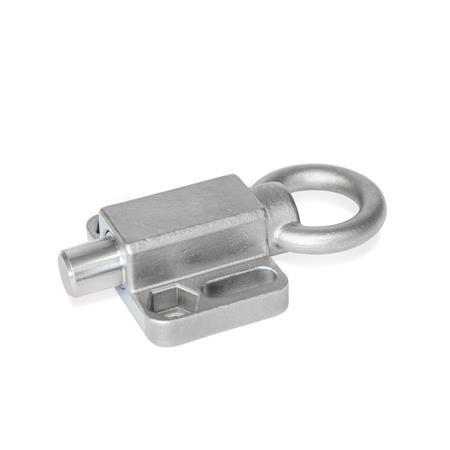

GN 722.6 Edelstahl-Rastbolzen

Form

A	mit Zugring

Filter anzeigen

d₁ Stift -0,05/-0,25 Bohrung +0,1/+0,3	s	b +0,3	d₂ +0,3	d₃	d₄	h₁	h₂	h₃	k₁	k₂	k₃	l₁ ≈	l₂	l₃	l₄	l₅	m	sw	Federdruck in N ≈ Anfang	Ende

8	20	6,1	6,1	36	7	7,5	1,5	10	7,5	18	12	70	14	35	52	48	34	10	15	50
10	20	6,1	6,1	36	7	7,5	1,5	10	7,5	18	12	70	14	35	52	48	34	10	15	50
12	20	6,1	6,1	36	7	7,5	1,5	10	7,5	18	12	70	14	35	52	48	34	10	15	50
14	20	6,1	6,1	36	7	7,5	1,5	10	7,5	18	12	70	14	35	52	48	34	10	15	50
16	30	10,1	10,1	50	10	15	5	15	14	34	10	103	20	54	78	80	55	17	30	110
20	30	10,1	10,1	50	10	15	5	15	14	34	10	103	20	54	78	80	55	17	30	110

Filterkombination ergibt keine Treffer.

Ausführung

Führung / Zugring
Edelstahl-FeingussA4
nichtrostend, 1.4408

Raststift
Edelstahl, nichtrostend, 1.4401

Druckfeder
Edelstahl, nichtrostend, 1.4571

Gewindestift DIN 915
Edelstahl, nichtrostend, A4

Edelstahl-Eigenschaften

Belastbarkeitshinweise

RoHS

Hinweis

Bei Edelstahl-Rastbolzen GN 722.6 wird der Raststift über den Zugring betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlängerten Zugstange mit Haken. Die Edelstahl A4-Ausführungen sind für den Einsatz in besonders aggressiven Umgebungen vorgesehen.

Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.

Zur Befestigung können Langlöcher oder Bohrungen mit Sechskant genutzt werden, die die Verwendung von Zylinderschrauben DIN 912 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934 ermöglichen.
