Betätigung mit Steckschlüssel

GN 115 Verriegelungen

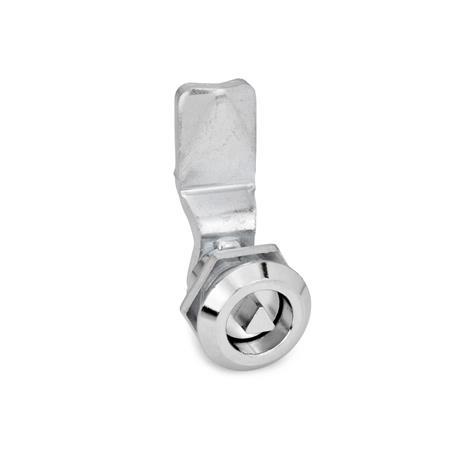

Verriegelungen GN 115 thumbnail Zoom

Betätigung mit Steckschlüssel

GN 115 Verriegelungen

Verriegelungen GN 115
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verriegelungen GN 115 Skizze


Form

DKmit Dreikant
VK7mit Vierkant
VK8mit Vierkant
SCHmit Schlitz
VDEmit Doppelbart
SK10mit Sechskant
Riegelabstand Adh
48131620242832364045284
610141822263034384250284
Filterkombination ergibt keine Treffer.

Ausführung

Verschlussgehäuse
Zink-Druckguss

Gehäusebund
verchromt

Sonstige Teile
Stahl verzinkt, blau passiviert

Schutzart IP 65
RoHS

Zubehör

Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1
Auflauframpen GN 120.2

Auf Anfrage

andere Betätigungen

Hinweis

Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.

Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 50 mm abdecken.

Die Verriegelungen GN 115 werden mit lose beigelegtem Riegel geliefert.

Bestellbeispiel
1Form
2Riegelabstand A
GN 115-VK8-20

RoHS-konform: Info -
Gewicht: Info -
