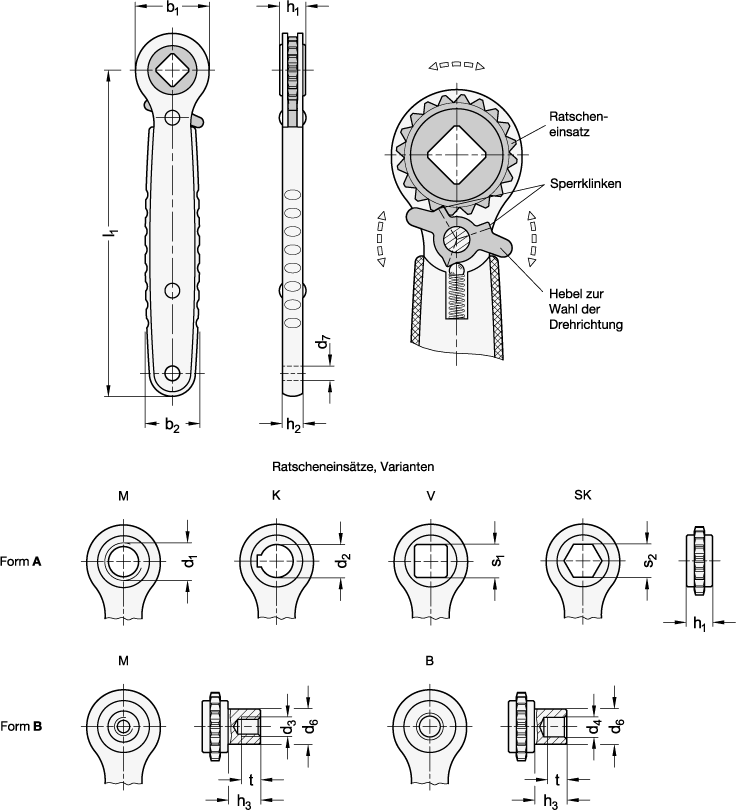

GN 318 Edelstahl-Ratschenspanner, mit Durchgangs- / Sackloch
Form
A | Ratscheneinsatz mit Durchgangsloch |
B | Ratscheneinsatz mit Sackloch |
l1 | d1 Innengewinde | d2 H7 Bohrung mit Nut | d3 Innen- gewinde M | d4 H7 Bohrung B | s1 Vierkant V | s2 Innen- sechskant SK | b1 | b2 | d7 | h1 | h2 | t min. | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
178 | M 10 | K 10 | M 8 | B 8 | V 10 | SK 10 | 40 | 29,6 | 19 | 8 | 14 | 10,9 | 17,5 | 17 |
178 | M 12 | K 12 | M 10 | B 10 | V 14 | SK 14 | 40 | 29,6 | 19 | 8 | 14 | 10,9 | 17,5 | 17 |
178 | M 16 | K 16 | M 12 | B 12 | V 17 | SK 17 | 40 | 29,6 | 19 | 8 | 14 | 10,9 | 17,5 | 17 |
Filterkombination ergibt keine Treffer.
Ausführung
Gehäuse
Edelstahl-Blech, nichtrostend, 1.4301
Ratscheneinsätze
Sperrklinke
Edelstahl, nichtrostend, 1.4404
gesintert
Griffelement
Kunststoff, Thermoplast (Polyamid)
sonstige Bauteile
Edelstahl, nichtrostend
Vierkante DIN 79
Nabennut P9 DIN 6885 Blatt 1
ISO-Passungen
Kunststoff-Eigenschaften
Edelstahl-Eigenschaften
RoHS
Edelstahl-Blech, nichtrostend, 1.4301
Ratscheneinsätze
- Form A
Edelstahl, nichtrostend, 1.4404
gesintert - Form B
Edelstahl, nichtrostend, 1.4305
gedreht
Sperrklinke
Edelstahl, nichtrostend, 1.4404
gesintert
Griffelement
Kunststoff, Thermoplast (Polyamid)
sonstige Bauteile
Edelstahl, nichtrostend
Vierkante DIN 79
Nabennut P9 DIN 6885 Blatt 1
ISO-Passungen
Kunststoff-Eigenschaften
Edelstahl-Eigenschaften
RoHS
Auf Anfrage
Andere Einsätze
Hinweis

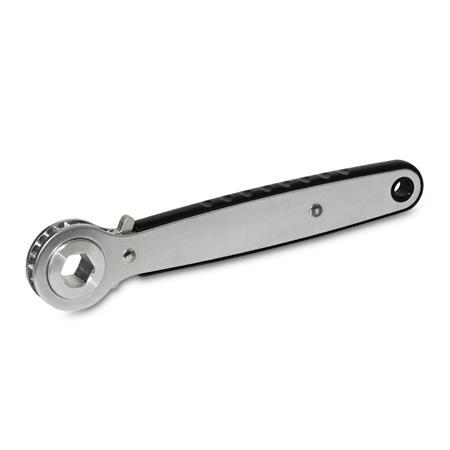

Edelstahl-Ratschenspanner GN 318 sind stabil, lassen sich einfach handhaben und vermitteln dank des ergonomischen Designs ein angenehmes Griffgefühl.
Im Regelfall werden die Edelstahl-Ratschenspanner überall dort verwendet, wo immer derselbe Ratscheneinsatz benötigt wird oder der Verbleib am Einsatzort bzw. der „stationäre“ Anbau an Anlagen und Maschinen sinnvoll ist. Die Ratscheneinsätze sind je nach Form in unterschiedlichen Varianten erhältlich und nicht demontierbar im Gehäuse verbaut. Dank der hochwertigen Werkstoffe lassen sich die Ratschenspanner auch in aggressiven Umgebungen gut einsetzen.
Bestellbeispiel |
| ||||||
GN 318-178-V17-A |
