mit Knopf, mit und ohne Rastsperre

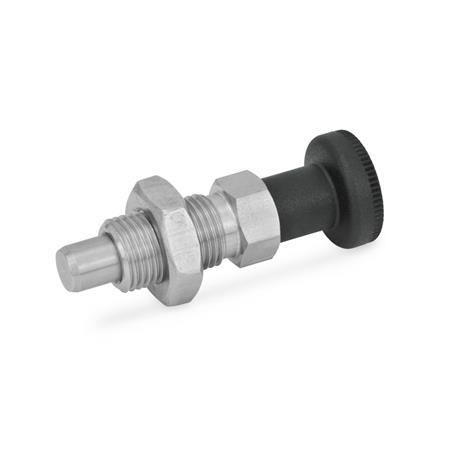

GN 717 Edelstahl-Rastbolzen

Form

B	ohne Rastsperre, ohne Kontermutter
BK	ohne Rastsperre, mit Kontermutter
C	mit Rastsperre, ohne Kontermutter
CK	mit Rastsperre, mit Kontermutter

Filter anzeigen

d₁ Stift -0,05 Bohrung +0,03/+0,08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ min.	l₆	l₇	sw	max. Anzugs- moment in Nm	Feder- druck in N≈ Anfang	Ende

3	M 6	12	6,9	30	3,5	12	4,5	10	32,5	7	6	2	3	12
3	M 6 x 0,75	12	6,9	30	3,5	12	4,5	10	32,5	7	6	3	3	12
4	M 6	12	6,9	30,5	4	12	4,5	10	33	7	6	2	3	12
4	M 8 x 1	16	9,2	39,5	4,5	16	6	13,5	43	9,5	8	8	5	24
5	M 8	16	9,2	40	5	16	6	13,5	43,5	9,5	8	7	5	24
5	M 8 x 1	16	9,2	40	5	16	6	13,5	43,5	9,5	8	7	5	24
5	M 10 x 1	18	11,5	42,5	5	16	6	13,5	46	9,5	10	22	5	24
6	M 10	18	11,5	49	6	20	7,5	17	52	10,5	10	15	5	21
6	M 12 x 1,5	21	13,8	52	6	20	7,5	16,5	55	10,5	12	38	5	21
8	M 12	21	13,8	59	8	24	9	20,5	63,5	13,5	12	20	6	22
8	M 12 x 1,5	21	13,8	59	8	24	9	20,5	63,5	13,5	12	20	6	22
8	M 16 x 1,5	25	19,6	63,5	8	24	9	20,5	68	13,5	17	80	6	22
10	M 16 x 1,5	25	19,6	67,5	10	26	9	22,5	72,5	14	17	80	4	27

Filterkombination ergibt keine Treffer.

Ausführung

Führung (Gewindeteil)
EdelstahlNI
nichtrostend, 1.4305

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Knopf Kunststoff (Polyamid PA)

schwarz, matt
nicht demontierbar

Belastbarkeitshinweise

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

Metrisches ISO Gewinde DIN 13

Metrisches ISO-Feingewinde DIN 13

RoHS

Hinweis

Edelstahl-Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.

Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll.

Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
