GN 707.2 Geteilte Edelstahl-Stellringe

Geteilte Edelstahl Stellringe GN 707.2 thumbnail Zoom

GN 707.2 Geteilte Edelstahl-Stellringe

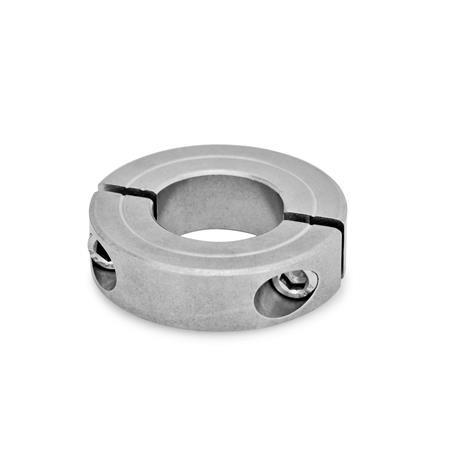

Geteilte Edelstahl Stellringe GN 707.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Geteilte Edelstahl Stellringe GN 707.2 Skizze

d1d2 H10  für NI
E8 für A4
empfohlene Wellentoleranz h11
±0,2d3s
NI

A4
x ≈
max. Überstand Schraubenkopf
Verstellbare
Klemmhebel
für d3
20B 6-9M 32,11,61-
22B 8-9M 32,11,60,8-
26B 10-11M 42,11,61,6-
30B 12-11M 42,11,60,7GN 311-30-M4-12-SW
32B 14-11M 42,11,60,7GN 311-30-M4-12-SW
36B 15B 1613M 52,11,61,4GN 311-30-M5-13-SW
42B 18B 2015M 531,60,6GN 311-30-M5-15-SW
48B 22B 2515M 531,60GN 311-45-M5-16-SW
55B 28B 3015M 631,60,4GN 311-45-M6-18-SW
60B 32B 3515M 641,60,4GN 311-45-M6-19-SW
65B 40-15M 641,60,5GN 311-45-M6-20-SW
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
  • Sinterstahl
  • nichtrostend 1.4404
  • Zylinderschraube DIN 912-A2

EdelstahlA4
  • Gedrehte Ausführung
  • nichtrostend 1.4401
  • schweißbar
  • Zylinderschraube DIN 912-A4

RoHS

Hinweis

Geteilte Edelstahl-Stellringe GN 707.2 entsprechen maßlich den geschlitzten Stellringen GN 706.2. Sie werden eingesetzt, wenn eine axiale Montage nicht möglich ist. Diese Stellringe lassen sich einfach und sicher, durch Reduzierung der Schlitzhöhe mit starker Klemmkraft montieren und dienen so z. B. als Anschlag. Die Oberfläche der Welle oder Achse wird nicht beschädigt.

Das Gewinde d3 ist bei den Größen d1 = 20 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.

Bestellbeispiel
1d1
2d2
3Werkstoff
GN 707.2-65-B40-NI

RoHS-konform: Info -
Gewicht: Info -
