mit Ausrastknopf, Zink-Druckguss, Buchse Edelstahl

GN 303.1 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 303.1 thumbnail Zoom

mit Ausrastknopf, Zink-Druckguss, Buchse Edelstahl

GN 303.1 Verstellbare Klemmhebel

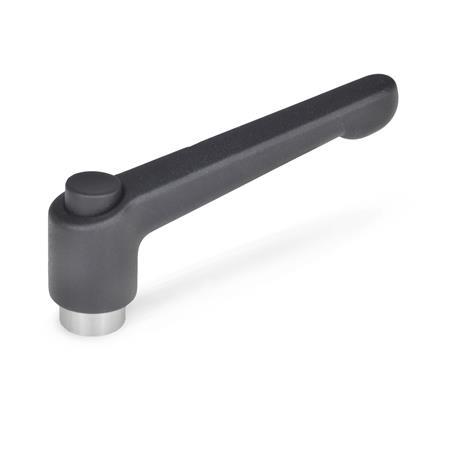

Verstellbare Klemmhebel GN 303.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verstellbare Klemmhebel GN 303.1 Skizze

l1d1
d3d4h1h2h3h4
Rastweg
t
min.
30M 3--101326,54313,57
30M 4M 5M 6101326,54313,58
45M 4M 5M 6101326,54353,58
63M 6M 8-13,517,532,56,545411
78M 8M 10-162137,5855414
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW

Ausrastknopf
Kunststoff
schwarz, RAL 9005SS
orange, RAL 2004OO
grau, RAL 7035GG

Gewindebuchse
Edelstahl
nichtrostend, 1.4305
RoHS

Auf Anfrage

Griffkörper in den Farben von GN 300

Hinweis

Verstellbare Klemmhebel GN 303.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Der Ausrastknopf ist ein Designelement und ermöglicht ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

Bestellbeispiel
1l1
2d1
3Farbe Griffkörper
4Farbe Ausrastknopf
GN 303.1-78-M10-SW-S

RoHS-konform: Info -
Gewicht: Info -
