GN 1130 Stainless Steel Lifting Pins

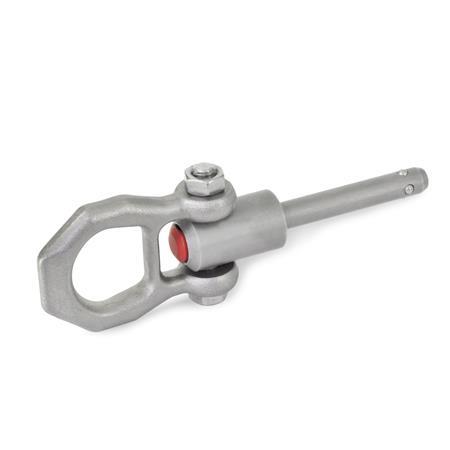

Stainless Steel Lifting Pins GN 1130 thumbnail

Stainless Steel Lifting Pins GN 1130 sketch

Show filter

d₁ -0,04/-0,08	l₁ +1	d₂	d₃	d₄ min.	h₁	h₂	h₃	h₄	k₁	k₂	k₃	l₂	x min.	y	Nominal load in kN * F₁	F₂	F₃

8	10	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	5	1,5	1,5	1,2	0,5
8	15	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	5	1,5	1,5	1,2	0,5
8	25	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	10	1,5	1,5	1,2	0,5
8	35	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	20	1,5	1,5	1,2	0,5
10	15	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	5	1,5	2,7	2,4	2,1
10	25	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	15	1,5	2,7	2,4	2,1
10	35	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	25	1,5	2,7	2,4	2,1
10	50	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	40	1,5	2,7	2,4	2,1
12	15	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	5	1,5	3,5	3,2	2,8
12	25	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	10	1,5	3,5	3,2	2,8
12	35	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	20	1,5	3,5	3,2	2,8
12	50	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	35	1,5	3,5	3,2	2,8
16	25	18,6	25	19,2	92,8	47,5	31	27	9,5	49	30	15,1	10	1,5	4,8	4,5	4,1
16	50	18,6	25	19,2	92,8	47,5	31	27	9,5	49	30	15,1	15	1,5	4,8	4,5	4,1
16	75	18,6	25	19,2	92,8	47,5	31	27	9,5	49	30	15,1	35	1,5	4,8	4,5	4,1
20	50	24,5	30	25	114	55,9	36,5	32,6	11	56	36	19,7	25	1,5	10	8,5	6,5
20	75	24,5	30	25	114	55,9	36,5	32,6	11	56	36	19,7	45	1,5	10	8,5	6,5

Filter combination produces no result.

* with 5-fold anti-fracture safety

Specification

Stud
Stainless steelNI

AISI 630
Age-hardened

Shackle
Stainless steel
AISI 316Ti

Push button
Aluminum, red anodized

Spring
Stainless steel

Stainless Steel Characteristics

RoHS

Accessory

Holding Bushings GN 1132

Information

Stainless steel lifting pins GN 1130 are carrier elements designed for fast and easy use. Pressing the red aluminum button will release the locking effect of the locking ball, allowing the load bolt to be moved in or out of the holding bore hole. The shackle rotates by at least 180°, with a safety flange fitted as a safeguard against inadvertent operation. Depending on the direction of pull, the ball load bolt may move freely by 360° in the holding bore hole.

Sling and lifting gear permanently remaining at the workpiece (e.g. load rings) is no longer necessary. Holding bore holes with d₁ H11 are sufficient in use with corresponding strength of materials. Furthermore, the holding bushings GN 1132 are also available.

For more user guidlines, see the operating instruction enclosed with every lifting pin (see also under www.ganternorm.com/service).
