GN 1130 Lifting Pins, Steel

Show filter

d₁ -0,04/-0,08	l₁ +1	d₂	d₃	d₄ min.	h₁	h₂	h₃	h₄	k₁	k₂	k₃	l₂	x min.	y	Nominal load in kN * F₁	F₂	F₃

8	10	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	5	1,5	1,5	1,2	0,5
8	15	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	5	1,5	1,5	1,2	0,5
8	25	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	10	1,5	1,5	1,2	0,5
8	35	9,35	21,5	9,9	87,5	38,5	25,7	27	9,5	49	30	8,75	20	1,5	1,5	1,2	0,5
10	15	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	5	1,5	2,7	2,4	2,1
10	25	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	15	1,5	2,7	2,4	2,1
10	35	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	25	1,5	2,7	2,4	2,1
10	50	11,7	21,5	12,2	87,5	38,5	25,7	27	9,5	49	30	10,2	40	1,5	2,7	2,4	2,1
12	15	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	5	1,5	3,5	3,2	2,8
12	25	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	10	1,5	3,5	3,2	2,8
12	35	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	20	1,5	3,5	3,2	2,8
12	50	14,2	21,5	14,7	87,5	38,5	25,7	27	9,5	49	30	11	35	1,5	3,5	3,2	2,8
16	25	18,6	25	19,2	92,8	47,5	31	27	9,5	49	30	15,1	10	1,5	4,8	4,5	4,1
16	50	18,6	25	19,2	92,8	47,5	31	27	9,5	49	30	15,1	15	1,5	4,8	4,5	4,1
16	75	18,6	25	19,2	92,8	47,5	31	27	9,5	49	30	15,1	35	1,5	4,8	4,5	4,1
20	50	24,5	30	25	114	55,9	36,5	32,6	11	56	36	19,7	25	1,5	10	8,5	6,5
20	75	24,5	30	25	114	55,9	36,5	32,6	11	56	36	19,7	45	1,5	10	8,5	6,5

Filter combination produces no result.

* with 5-fold anti-fracture safety

Specification

Stud, shackle
SteelST
Heat-treated, manganese phosphated

Push button
Aluminum, red anodized

Spring
Stainless steel

RoHS

Accessory

Holding Bushings GN 1132

Information

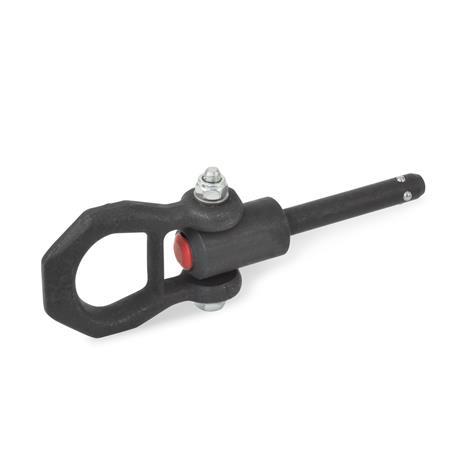

Lifting pins GN 1130 are carrier elements designed for fast and easy use. Pressing the red aluminum button will release the locking effect of the locking ball, allowing the load bolt to be moved in or out of the holding bore hole. The shackle rotates by at least 180°, with a safety flange fitted as a safeguard against inadvertent operation. Depending on the direction of pull, the ball load bolt may move freely by 360° in the holding bore hole.

Sling and lifting gear permanently remaining at the workpiece (e.g. load rings) is no longer necessary. Holding bore holes with d₁ H11 are sufficient in use.

For more user guidlines, see the operating instruction enclosed with every lifting pin (see also under www.ganternorm.com/service).
