GN 416.1 Locators

Show filter

d Nominal dimension	Actual dimension +0,15/-0,05	b₁	b₂	b₃	b₄	h₁	h₂	k₁	k₂	k₃

6	6,2	38	32	16	5,4	8,5	6	27	5,5	21
8	8,2	38	32	16	5,4	8,5	6	27	5,5	21
8	8,2	46	40	20	6,4	11	6	33	6,5	27
10	10,2	38	32	16	5,4	8,5	6	27	5,5	21
10	10,2	46	40	20	6,4	11	6	33	6,5	27
12	12,2	46	40	20	6,4	11	6	33	6,5	27

Filter combination produces no result.

Specification

Zinc die casting
Powder coated
Black, RAL 9005, textured finish

RoHS

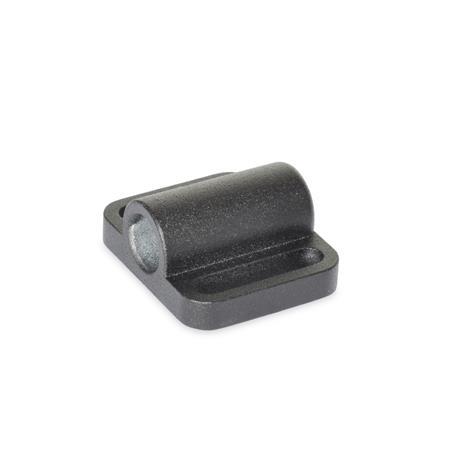

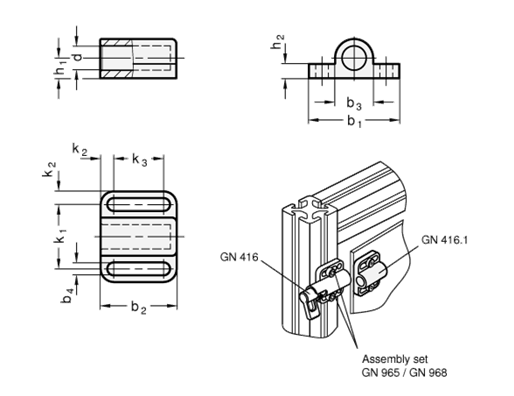

Locators GN 416.1 are matched to the spring latches GN 416 and are used to position the indexing pin.
