GN 333.1 Rohrgriffe, Aluminium, Zink-Druckguss

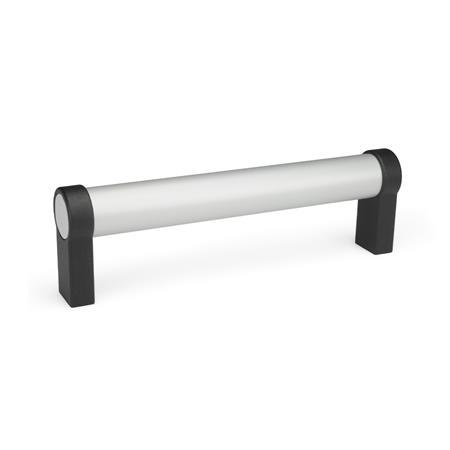

Rohrgriffe Aluminium  Zink Druckguss GN 333.1 thumbnail Zoom

GN 333.1 Rohrgriffe, Aluminium, Zink-Druckguss

Rohrgriffe Aluminium  Zink Druckguss GN 333.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Rohrgriffe Aluminium  Zink Druckguss GN 333.1 Skizze


Form

AMontage von der Rückseite (Gewinde-Sackloch)
BMontage von der Bedienungsseite (nur für d°°1°° = 28)
d1l1 ±0,25d2d3b1b2h1h2h3l2
max.
l3t
min.
20180200250300350400-M 6-24124254---12
28200250300350400500600M 8M 625145066761315
302003003504005006001000M 8-27175168---15
Filterkombination ergibt keine Treffer.

Ausführung

Griffrohr
Aluminium (Wandstärke 1,5)

Grifffüße
Zink-Druckguss

Rohr
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
Grifffüße kunststoffbeschichtet
schwarz RAL 9005, strukturmatt

Rohr
eloxiert, naturfarbenELEL
Grifffüße kunststoffbeschichtet
schwarz RAL 9005, strukturmatt

Rohr
eloxiert, naturfarbenESES
Grifffüße kunststoffbeschichtet
silber RAL 9006, strukturmatt

Deckel
Kunststoff, hellgrau

Form B
  • Linsenschrauben
    ISO 7380-M6-20
  • Sechskantmuttern ISO 4032-M6
  • Unterlegscheiben DIN 125
Stahl, verzinkt
RoHS

Zubehör

Abstützungen GN 333.9

Hinweis

Bei Rohrgriffen GN 333.1 kann das Griffrohr ohne weitere Bearbeitung an die Grifffüße angeschraubt werden. Deshalb lassen sich Sonderlängen einfach realisieren.

Bei großen Grifflängen bzw. Belastungen können weitere Abstützungen hinzugefügt werden. Einzelne Abstützungen für Rohrgriffe Ø 28 (Form A) sind unter der Norm GN 333.9 lieferbar.

Bei Form B gehören Linsenschrauben, Sechskantmuttern und Unterlegscheiben zum Lieferumfang.

Bestellbeispiel
1d1
2l1
3Form
4Oberfläche
GN 333.1-28-400-B-SW

RoHS-konform: Info -
Gewicht: Info -
