GN 5630 Dreh-Spannverschlüsse

Dreh Spannverschluesse GN 5630 thumbnail Zoom ELESA

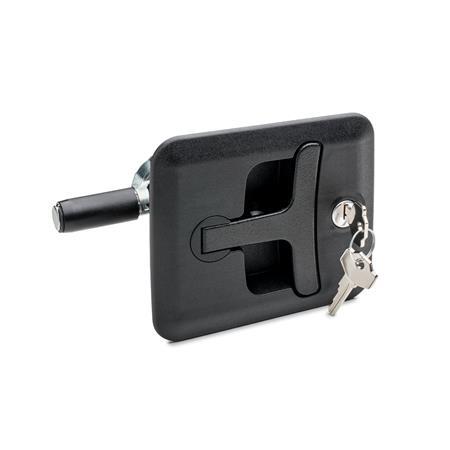

GN 5630 Dreh-Spannverschlüsse

Dreh Spannverschluesse GN 5630
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design CSMH.Info
Dreh Spannverschluesse GN 5630 Skizze


Form

SCTabschließbar (Schloss einheitlich)
SUTabschließbar (Schloss unterschiedlich)
l1bd1d2d3hl2 Verstellweg
min.

max.
l3l4
Hub
l5
7712818M 59116137513563
Filterkombination ergibt keine Treffer.

Ausführung

Verschlussgehäuse
Kunststoff
Thermoplast (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 80°C
  • schwarz, RAL 9005, matt

T-Griff
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, mattSWSW
grau, RAL 7035, mattGRGR

Schlossmechanik / Riegel
Zink-Druckguss

Schlüssel
Messing vernickelt

Schrauben / Muttern
Stahl verzinkt, blau passiviert

Gehäusedichtung
Silikon, transparent

Schutzart IP 65
RoHS

Hinweis

Dreh-Spannverschlüsse GN 5630 ermöglichen eine abschließbare Zuhaltung von Türen, Klappen und Luken.

Der ausgeklappte T-Griff bewegt den Riegel durch eine 90°-Drehung in Schließposition hinter den Rahmen. Durch Einklappen des T-Griffs in das Verschlussgehäuse wird ein linearer Hub am Riegel von 5 mm ausgeführt, der den Riegel gegen den Rahmen zieht. So erfährt z. B. ein Kantenschutz-Dichtprofil in der Endstellung den nötigen Anpressdruck. Der zweistufige Bewegungsablauf stellt eine rüttel- bzw. vibrationssichere Zuhaltung sicher.

Der Riegel ist in seiner Position entlang des Verstellwegs l2 justierbar und wird mittels Gewindestift fixiert. In eingeklappter Position lässt sich der Griff mittels des Schlüssels abschließen. Der T-Griff und das Verschlussgehäuse sind mit einer Bohrung d3 versehen, die zum zusätzlichen Einsetzen eines Vorhängeschlosses geeignet ist.

Zum Lieferumfang gehören zwei, in beiden Endstellungen abziehbare, Schlüssel sowie 4 im Grundkörper eingespritzte Schrauben inklusive Muttern.

Bestellbeispiel
1Form
2Länge l1
3Farbe T-Griff
GN 5630-SUT-77-SW

RoHS-konform: Info -
Gewicht: Info -
