Kunststoff

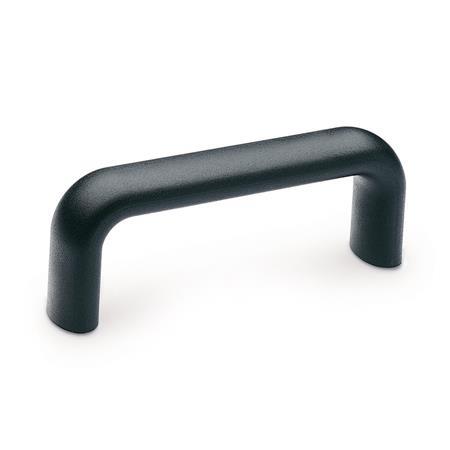

GN 725 Bügelgriffe, temperaturbeständig bis 100 °C
ELESA original design M.643
| Länge l | d | a | b | h | t min. |
|---|---|---|---|---|---|
| 86 ±0,5 | M 5 | 14 | 23 | 44 | 10 |
| 86 ±0,5 | M 6 | 14 | 23 | 44 | 12 |
| 94 ±0,5 | M 5 | 14 | 24 | 48 | 10 |
| 94 ±0,5 | M 6 | 14 | 24 | 48 | 12 |
| 117 ±0,5 | M 4 | 15 | 25 | 49 | 10 |
| 117 ±0,5 | M 5 | 15 | 25 | 49 | 10 |
| 117 ±0,5 | M 6 | 15 | 25 | 49 | 12 |
| 117 ±0,5 | M 8 | 15 | 25 | 49 | 13 |
| 120 ±0,5 | M 5 | 15 | 25 | 49 | 10 |
| 120 ±0,5 | M 6 | 15 | 25 | 49 | 12 |
| 120 ±0,5 | M 8 | 15 | 25 | 49 | 13 |
| 132 ±0,5 | M 5 | 16 | 26 | 54 | 10 |
| 132 ±0,5 | M 6 | 16 | 26 | 54 | 12 |
| 132 ±0,5 | M 8 | 16 | 26 | 54 | 13 |
| 150 ±1 | M 6 | 16 | 27 | 56 | 12 |
| 150 ±1 | M 8 | 16 | 27 | 56 | 13 |
| 150 ±1 | M 10 | 16 | 27 | 56 | 17 |
| 160 ±1 | M 6 | 16 | 27 | 55 | 12 |
| 160 ±1 | M 8 | 16 | 27 | 55 | 13 |
| 160 ±1 | M 10 | 16 | 27 | 55 | 17 |
| 179 ±1 | M 8 | 16 | 27 | 57 | 13 |
| 179 ±1 | M 10 | 16 | 27 | 57 | 17 |
| 235 ±1 | M 8 | 18,5 | 29 | 61 | 13 |
| 235 ±1 | M 10 | 18,5 | 29 | 61 | 17 |
| 300 ±1 | M 10 | 22 | 32 | 64 | 17 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polypropylen PP)
Gewindebuchse
Messing
RoHS
Thermoplast (Polypropylen PP)
- schlagfest
- temperaturbeständig bis 100 °C
- schwarz, matt
Gewindebuchse
Messing
RoHS
Hinweis
Bügelgriffe GN 725 sind durch das elliptische Profil sehr ergonomisch.
| Bestellbeispiel |
| ||||
GN 725-179-M8 |
