vulkanisiert, Werkstoffe NBR / EPDM (UL-zertifiziert)

GN 2181 Kantenschutz-Dichtprofil-Ecken

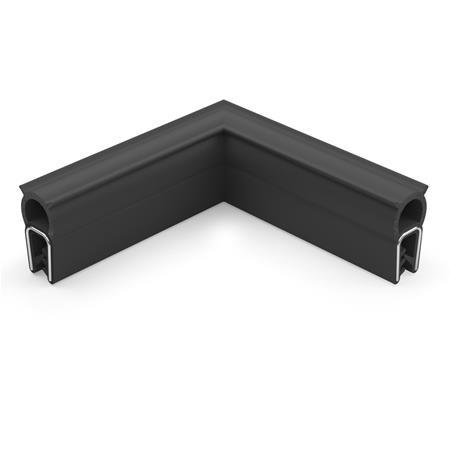

Kantenschutz Dichtprofil Ecken GN 2181 thumbnail

Kantenschutz Dichtprofil Ecken GN 2181 Skizze

Form

A	Dichtprofil oben
D	Dichtprofil seitlich

Filter anzeigen

h₁ Form A	h₁ Form D	Länge l				a Klemmbereich	b	h₂	h₃	h₄	k	w₁	w₂ bei 50% der zul. Verformung

20,5	-	160 ±2	250 ±2,5	400 ±3,2	630 ±4	1 - 3,5	11	10,5	-	-	-	10	7
-	13	160 ±2	250 ±2,5	400 ±3,2	630 ±4	1 - 3,5	11	10,75	2,25	4,5	4,75	11,75	8,75

Filterkombination ergibt keine Treffer.

Ausführung

Klemmprofil / Dichtprofil Ethylen-Propylen-Dien-KautschukEPDM

schwarz
Klemmprofil Härte 65 ±5 Shore A
Dichtprofil Härte 25 ±5 Shore A
temperaturbeständig -40 °C bis 100 °C

Acrylnitril-Butadien-KautschukNBR

schwarz
Klemmprofil Härte 60 ±5 Shore A
Dichtprofil Härte 25 ±5 Shore A
temperaturbeständig -30 °C bis 100 °C

Klemmeinlage
Stahldraht-Polyester-Klemmband

Anwendungsvideo Kantenschutz-Profile

Anwendungsbeispiele

Allgemeine Hinweise

Technische Hinweise

Konstruktionsbeispiel

Elastomer-Eigenschaften

UL 50 Zertifizierung

UL 94 HB-Zertifizierung

RoHS

Auf Anfrage

Kantenschutz-Dichtprofil-Segmente,
vulkanisiert z. B. in U- oder Z-Form

Kantenschutz-Dichtprofil-Rahmen,
vulkanisiert, geschlossen z. B. in runder oder rechteckiger Form

Hinweis

Mit Kantenschutz-Dichtprofil-Ecken GN 2181 können rechtwinklige Dichtungsverläufe, ohne Mindestverlegeradius oder händisches „freischneiden“ des Profils, einfach und schnell umgesetzt werden. Der Eckstoß ist per Vulkanisation dicht und dauerhaft verbunden.

Die Schenkellänge l kann gekürzt oder mit entsprechendem Profil der GN 2180 verlängert werden. Mit einem Übermaß von ca. 1% der Gesamtlänge „gestaucht“ montiert, liegen die Stöße geschlossen an und müssen nicht verklebt werden.

In Funktion sollte das Profil eine Verformung auf das Maß w₂ erfahren, um eine optimale Dichtwirkung sicherzustellen. Profile aus NBR sind vorzusehen, wenn es zum Kontakt mit Ölen, Kraft- oder Kühlschmierstoffen kommen kann. Die EPDM-Ausführungen sind aus UL 50 und UL 94-HB zertifiziertem Kantenschutz-Dichtprofil hergestellt.
