GN 154 Scharniere

ELESA original design CFD. Info

Form

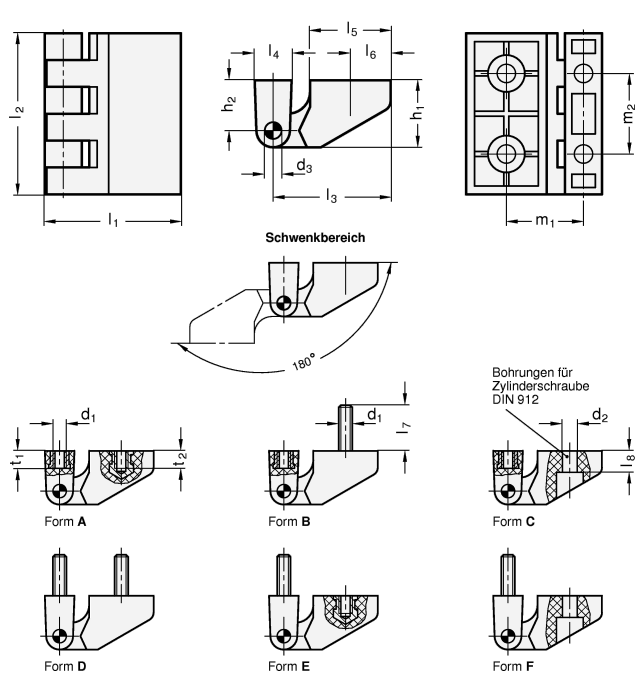

A	2x2 Gewindesacklöcher
B	2x Gewindesacklöcher / 2x Gewindestifte
C	2x Gewindesacklöcher / 2x Bohrungen für Zylinderschrauben
D	2x2 Gewindestifte
E	2x Gewindestifte / 2x Gewindesacklöcher
F	2x Gewindestifte / 2x Bohrungen für Zylinderschrauben

Filter anzeigen

l₁ Nennmaß	Istmaß	l₂ Nennmaß	Istmaß	d₁	d₂	d₃	h₁	h₂	h₃	l₃	l₄	l₅	l₆ ≈	l₇	l₈	m₁ ±0,2	m₂ ±0,2	t₁	t₂

26	26,5	30	30,5	M 3	3,3	2,5	12,5	9,5	19	22,5	7	15	7,5	13	4	15	15	4	4
34	34	40	40,5	M 4	4,3	4	16,5	12,5	25	29,5	9,5	20	9,3	18	6	20,2	20	5,5	5,5
41	40,5	48	48,5	M 5	5,5	5	20	15	30	35	11	24	12	17	8	23	24	6,5	6,5
56	56	66	66	M 6	6,5	6	27,5	21	42	48,5	15	33	16,7	16	10	31,8	33	9	10

Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff (Polyamid PA)

schwarz, matt
temperaturbeständig bis 80 °C

Stift
Edelstahl nichtrostend, 1.4305

Gewindebuchsen
Messing, vernickelt

Gewindestifte
Stahl, vernickelt

Kunststoff-Eigenschaften

Edelstahl-Eigenschaften

Angaben zur Belastbarkeit von Kunststoff-Scharnieren

RoHS

Hinweis

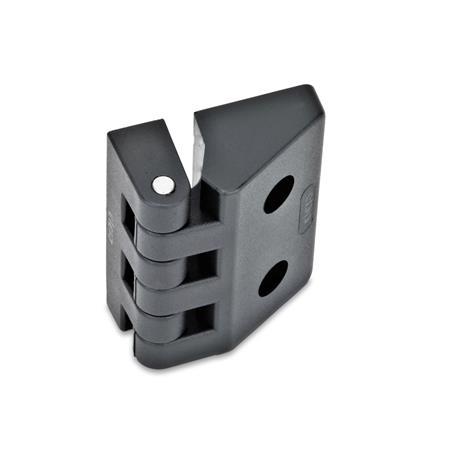

Die Scharniere GN 154 bestehen aus zwei unterschiedlich langen Flügelelementen. Sie werden bevorzugt dann eingesetzt, wenn dickwandige Türen oder Türprofile an dünnwandige Gehäuse angeschraubt werden müssen.
