mit 2 Befestigungsbohrungen

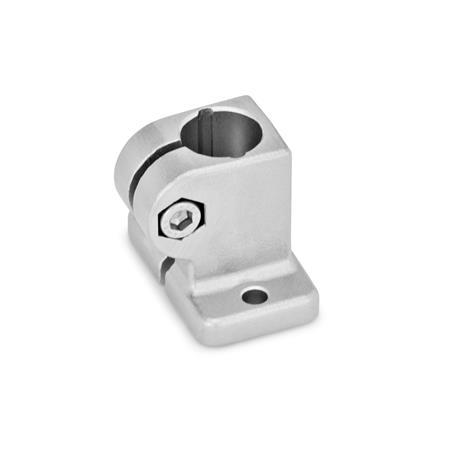

GN 162.3 Edelstahl-Fuß-Klemmverbinder

Edelstahl Fuss Klemmverbinder GN 162.3 thumbnail

Edelstahl Fuss Klemmverbinder GN 162.3 Skizze

Kennziffer

2	mit Edelstahl-Zylinderschraube DIN 912

Filter anzeigen

d₁ Bohrung	d₂	k Klemm- länge	l₁	l₂	t	x₁	x₂	y	z Schraub- stelle

B 12	5,5	40	34,5	25	7	50	38	30	M6-20
B 14	5,5	40	34,5	25	7	50	38	30	M6-20
B 15	5,5	40	34,5	25	7	50	38	30	M6-20
B 16	5,5	40	34,5	25	7	50	38	30	M6-20
B 18	5,5	40	34,5	25	7	50	38	30	M6-20
B 20	5,5	40	34,5	25	7	50	38	30	M6-20

Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI

nichtrostend, 1.4308
matt gestrahlt

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring

Edelstahl-Eigenschaften

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968

RoHS

Hinweis

Die Klemmbohrung der Edelstahl-Fußklemmverbinder GN 162.3 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

Edelstahl-Fuß-Klemmverbinder GN 162.3 sind auch zum Anbau an Profilsysteme geeignet.

An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
