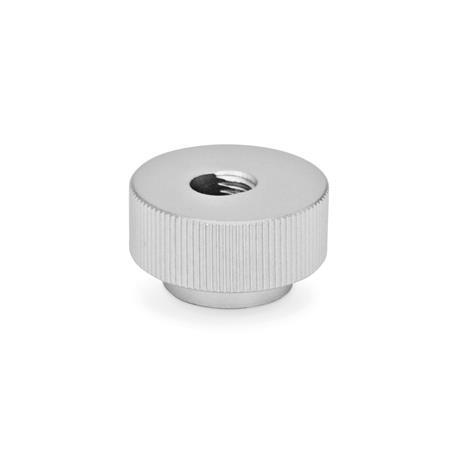

GN 6303.1 Edelstahl-Schnellspann-Rändelmuttern
| d1 | d2 | d3 | d4 | h | k |
|---|---|---|---|---|---|
| M 5 | 20 | 14 | 5,3 | 12 | 8 |
| M 6 | 24 | 16 | 6,7 | 14 | 10 |
| M 8 | 30 | 20 | 8,7 | 17 | 12 |
| M 10 | 36 | 28 | 11 | 20 | 14 |
| M 12 | 40 | 32 | 13 | 24 | 16 |
Filterkombination ergibt keine Treffer.
Ausführung
Hinweis
Edelstahl-Schnellspann-Rändelmuttern GN 6303.1 werden eingesetzt, wenn die Mutter nach dem Lösen ganz abgezogen und schnell wieder in Spannstellung gebracht werden soll.
Die Rändelmutter wird schräg auf den Gewindebolzen aufgesteckt. Beim Spannen rastet die Mutter in die Gewindegänge des Bolzens ein.
Funktionssicherheit ist allerdings nur gegeben, wenn die Spannfläche rechtwinklig zum Gewindebolzen ist.
| Bestellbeispiel |
| ||||
GN 6303.1-M12-NI |
