Aluminium

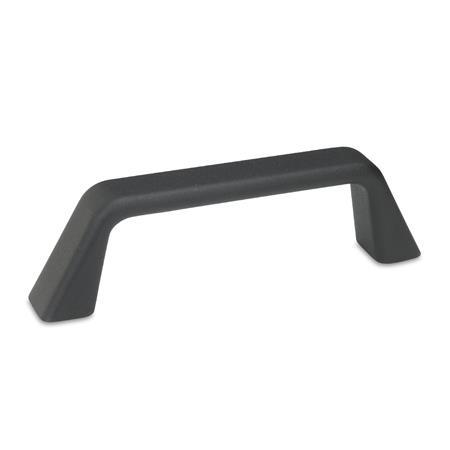

GN 728 Bügelgriffe, Montage von der Bedien- oder Rückseite
Form
| A | Montage von der Rückseite (Gewinde-Sackloch) |
| B | Montage von der Bedienungsseite |

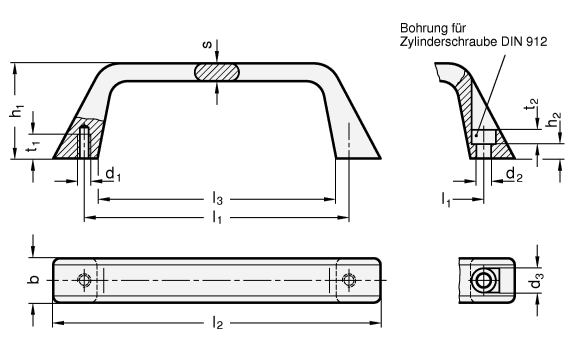

| l1 ±0,25 | b | d1 | d2 | d3 | h1 | h2 | l2 | l3 | s | t1 min. | t2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 22,5 | M 6 | 6,4 | 11 | 42,5 | 6,5 | 147 | 108 | 8 | 10 | 6,5 |
| 180 | 27 | M 8 | 8,4 | 13,5 | 47,5 | 7,5 | 214 | 165 | 10 | 12 | 8,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Aluminium-Druckguss
RoHS
- kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
- blank, gleitgeschliffenBL
RoHS
Hinweis
Die Befestigung der Bügelgriffe GN 728 kann sowohl von der Rückseite (Form A) als auch von der Bedienungsseite (Form B) erfolgen.
| Bestellbeispiel |
| ||||||
GN 728-120-A-SW |
