zur Montage von Bügelgriffen GN 725.1 an Rohre / Stangen

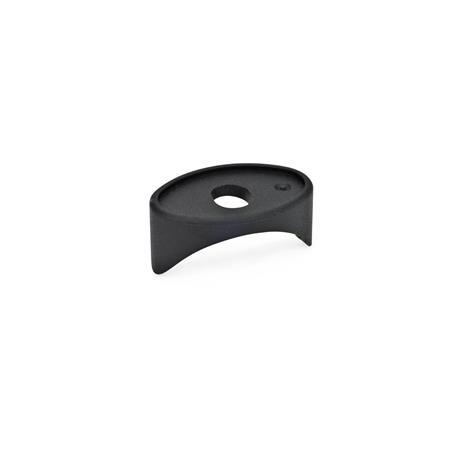

GN 725.2 Adapter
ELESA original design ADT
| d1 Nennmaß | min. | max. | a | b | d2 | h1 | h2 | h3 | l1 | l2 | s | für Bügelgriffe GN 725.1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 28,6 | 32 | 14 | 23 | 5 | 1,5 | 11 | 45 | 5,5 | 1,5 | 1,5 | GN 725.1-86 |
| 30 | 28,6 | 32 | 16 | 25 | 6 | 1,5 | 13 | 51 | 6,5 | 1,5 | 1,5 | GN 725.1-117 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 130 °C
- schwarz, matt
RoHS
Hinweis
Adapter GN 725.2 ermöglichen die Montage von Bügelgriffen GN 725.1 an Rundrohren mit einem Durchmesser von 28,6 mm bis 32 mm.
| Bestellbeispiel |
| ||||||
GN 725.2-30-14-23 |
