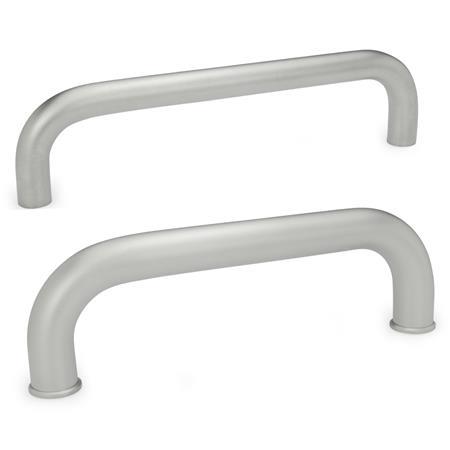

GN 426.5 Edelstahl-Bügelgriffe

Edelstahl Buegelgriffe GN 426.5 thumbnail

Form

A	Montage von der Rückseite (Gewinde-Sackloch)
B	Montage von der Bedienungsseite

Filter anzeigen

d₁	l₁ ±0,5 Form A	±0,3 Form B Gewindebohrung für Montagebolzen	d₂	d₃	h	l₂	r ≈	t₁	t₂

20	200	200	M 8	-	68	20	22	15	-
20	250	250	M 8	-	68	20	22	15	-
20	300	300	M 8	-	68	20	22	15	-
20	350	350	M 8	-	68	20	22	15	-
28	250	250	M 10	32	90	20	32	-	17
28	300	300	M 10	32	90	20	32	-	17
28	350	350	M 10	32	90	20	32	-	17
28	400	400	M 10	32	90	20	32	-	17

Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl
d₁= 20: Vollmaterial
d₁= 28: Rohr Ø 28 x 2

nichtrostend, 1.4301
matt gestrahlt

Buchse / Montagebolzen
Edelstahl
nichtrostend, 1.4305

Gewindestift (Form B)
d₁= 20: DIN 914-M5-6-NI
d₁= 28: DIN 914-M6-8-NI

Edelstahl-Eigenschaften

Angaben zur Belastbarkeit

RoHS

Hinweis

Edelstahl-Bügelgriffe GN 426.5 können sowohl von der Rückseite (Form A) als auch von der Bedienungsseite (Form B) her montiert werden. In diesem Falle wird zunächst der Montagebolzen maschinenseitig eingeschraubt,dann der Griff aufgesteckt und seitlich mit dem Gewindestift gesichert.

Gleichzeitig erlauben die beiden Befestigungsarten die Montage paarweise gegenüberliegend, z.B. für Türen (Doppelgriff). In der Regel ist dazu ein Montagebolzen mit Sonderlänge l₂ erforderlich.

Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Bestellbeispiel
