mit und ohne Rastsperre

GN 822.7 Miniraster

Form

B	ohne Rastsperre, mit Kunststoff-Knopf
C	mit Rastsperre, mit Kunststoff-Knopf

Filter anzeigen

d₁ Stift h9 Bohrung +0,03/+0,08	d₂		d₃	d₄	l₁	l₂ min.	l₃	k	sw	Federdruck in N ≈ Anfang	Ende

4	M 8	M 8 x 1	21	15	27,5	5	6	16,5	10	4	12
5	M 10	M 10 x 1	25	18	34	6	8	20	12	6	16
6	M 10	M 10 x 1	25	18	34	6	8	20	12	6	16
6	M 12	M 12 x 1,5	28	20	40,5	7	10	23,5	14	10	23
7	M 12	M 12 x 1,5	28	20	40,5	7	10	23,5	14	10	23
8	M 16	M 16 x 1,5	33	23	47,5	10	12	25,5	17	11	35
10	M 16	M 16 x 1,5	33	23	47,5	10	12	25,5	17	11	35

Filterkombination ergibt keine Treffer.

Ausführung

Führung
Edelstahl
nichtrostend, 1.4305

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Knopf
Kunststoff (Polyamid PA)

schwarz, matt
nicht demontierbar

Belastbarkeitshinweise

ISO-Passungen

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

Metrisches ISO Gewinde DIN 13

Metrisches ISO-Feingewinde DIN 13

RoHS

Hinweis

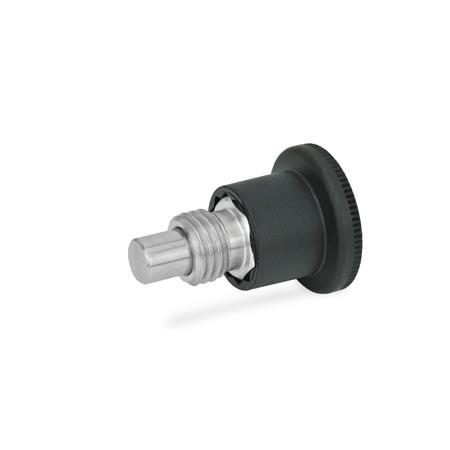

Miniraster GN 822.7 zeichnen sich durch ihre besonders kompakten Abmessungen aus.

Basierend auf dem Prinzip der Miniraster GN 822 vereinen sie deren vorteilhafte Bauart mit einer lückenlosen Reihe aller gängigen Größen an Bolzen und Gewinden. Damit stellen sie eine preisgünstige Alternative zu den Rastbolzen GN 607 / GN 607.1 der entsprechenden Größen dar.

Zur Montage wird der Miniraster zunächst mit Hilfe der Knopfrändelung eingeschraubt, bei gezogenem Raststift wird der Sechskant frei, um mit einem Gabelschlüssel fest anziehen zu können.

Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Postition gehalten wird.
