Aluminium

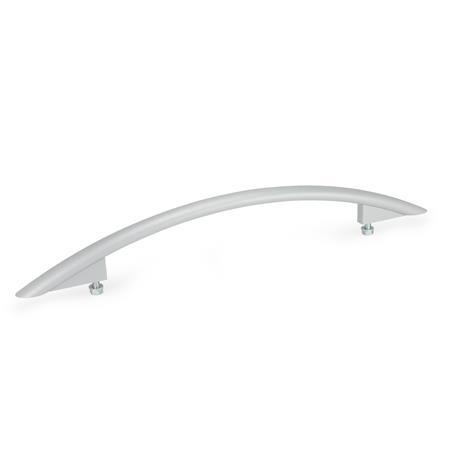

GN 665 Bogengriffe, Ellipsenprofil
| b1 | l1 ±0,25 | a | b2 | d | h -1 | l2 ≈ | l3 | l4 ≈ | l5 max. |
|---|---|---|---|---|---|---|---|---|---|
| 26 | 350 | 17 | 14 | M 8 | 69 | 526 | 328 | 18 | 9,5 |
| 26 | 450 | 17 | 14 | M 8 | 69 | 632 | 428 | 18 | 9,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Griffbogen
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Endstücke (für SW und SR)
Zink-Druckguss
kunststoffbeschichtet
silber, RAL 9006, strukturmatt
Gewindestift
Stahl, Festigkeitsklasse 5.8
verzinkt, blau passiviert
Sechskantmuttern ISO 4032-M8
Stahl, verzinkt
Unterlegscheiben DIN 125
Stahl, verzinkt
RoHS
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Endstücke (für SW und SR)
Zink-Druckguss
kunststoffbeschichtet
silber, RAL 9006, strukturmatt
Gewindestift
Stahl, Festigkeitsklasse 5.8
verzinkt, blau passiviert
Sechskantmuttern ISO 4032-M8
Stahl, verzinkt
Unterlegscheiben DIN 125
Stahl, verzinkt
RoHS
Hinweis
| Bestellbeispiel |
| ||||||
GN 665-26-450-SW |
RoHS-konform:
-
-
Gewicht:
-
-
