Werkstoff 1.4404 (A4)

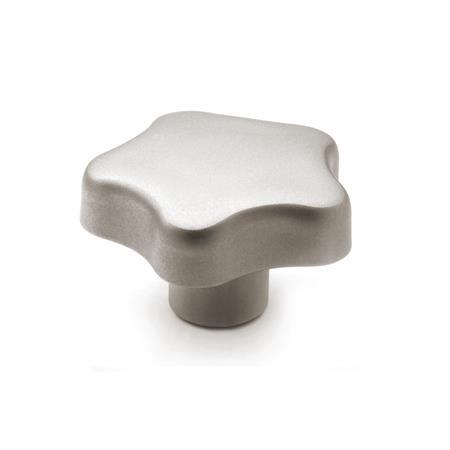

GN 5334.4 Edelstahl-Sterngriffe, matt gestrahlt
Form
| E | mit Gewinde-Sackloch |
| C | mit Sackloch H7 |
| d1 | d2 Gewinde | d3 H7 Bohrung | d4 | h1 ≈ | h2 ≈ | t min. |
|---|---|---|---|---|---|---|
| 40 | M 8 | B 8 | 14 | 24 | 12 | 15 |
| 50 | M 10 | B 10 | 18 | 30 | 16,5 | 18 |
| 60 | M 12 | B 12 | 20 | 37,5 | 20 | 22 |
Filterkombination ergibt keine Treffer.
Ausführung
Edelstahl
RoHS
- nichtrostend, 1.4404 (A4)
- matt gestrahlt
- Griff aus Edelstahl Blech gezogen
- Nabe verschweißt
RoHS
Hinweis
Charakteristisch für die Sterngriffe GN 5334.4 ist das original ELESA-Design mit den 5 Griffmulden.
Diese Form verleiht diesen Griffen ein ansprechendes Aussehen und zusätzlich lässt sich damit auch ein hohes Drehmoment erzielen.
Original ELESA-Design, realisiert in Metallausführung mit Genehmigung von ELESA S.p.a.
| Bestellbeispiel |
| ||||||
GN 5334.4-40-B8-C |
RoHS-konform:
-
-
Gewicht:
-
-
