mit Verriegelung, schwere Ausführung

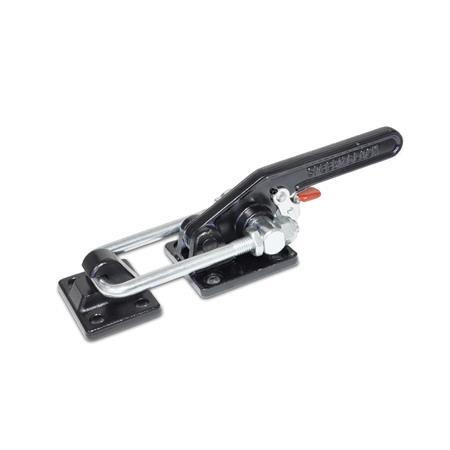

GN 852.3 Verschlussspanner

Form

T6	mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter
T	mit Befestigungsbohrungen, ohne Zugbügel, mit Gegenhalter
T6S	zum Anschweißen, mit Zugbügel, mit Gegenhalter
TS	zum Anschweißen, ohne Zugbügel, mit Gegenhalter

Filter anzeigen

Größe	F_H in N Haltekraft	a₁	a₂	b₁	b₂	b₃	b₄	b₅	b₆	b₇	b₈	d₁	d₂	d₃	h₁ ≈	h₂

1700	17000	22	21	68	64	46	48	28	26,5	38	17	M 10	8,5	14	55	34,5
4000	40000	28	27	85	80	55	60	34	32	50	20	M 12	10,5	16	68	42,5

Filterkombination ergibt keine Treffer.

Größe	l₁ ≈ Form T6S / TS	Form T6 / T	l₂ min.	l₃ ≈	m₁	m₂	m₃	m₄	m₅	r ≈ bei w₂ = 0	s	t	w₁ Hub	w₂ ≈ Verstellweg

1700	218	223	33	129	45	11,5	45	10	28	96	7	2	54	15
4000	266	271	30	151	57	14	57	12,5	35	107	9	2	62	25

Filterkombination ergibt keine Treffer.

Ausführung

Grundkörper / Gegenhalter / Spannhebel
Stahl C22

geschmiedet
schwarz lackiert (Form T6 / T)
brüniert (Form T6S / TS)

Zugbügel / Lagerbolzen
Stahl St 37
verzinkt, blau passiviert

alle beweglichen Teile
mit Spezialfett geschmiert

RoHS

Hinweis

Verschlussspanner GN 852.3 sind sehr massiv gestaltet und können daher für sehr hohe Haltekräfte eingesetzt werden.

Beim Schließen des Spanners schnappt ein Sicherungshaken am Grundkörper formschlüssig ein. So wird ein unbedachtes oder durch Vibrationen verursachtes Lösen aus der Spannstellung verhindert. Zum Öffnen wird der Sicherungshaken per Einhandbedienung entriegelt.

Der Zugbügel kann innerhalb des Verstellweges justiert werden.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.
