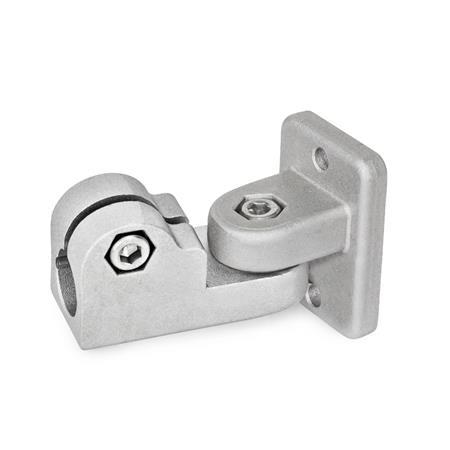

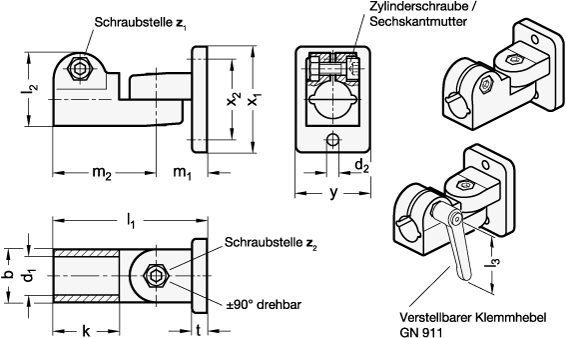

GN 281 Gelenk-Klemmverbinder

Kennziffer

2	mit 2 Edelstahl-Zylinderschrauben DIN 912

Filter anzeigen

d₁ Bohrung	b Laschen- breite	d₂	k	l₁	l₂	m₁	m₂	t	x₁	x₂	y	z₁ Schraub- stellen	z₂ Schraub- stellen	Zubehör empf. Klemmhebel GN 911 für Aluminium für z₁ l₃	für z₂ l₃

B 12	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6-20	M6-20	63	45 \| 63
B 14	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6-20	M6-20	45 \| 63	45 \| 63
B 15	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6-20	M6-20	45 \| 63	45 \| 63
B 16	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6-20	M6-20	45 \| 63	45 \| 63
B 18	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6-20	M6-20	45 \| 63	45 \| 63

Filterkombination ergibt keine Treffer.

Ausführung

Aluminium

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
blank, matt gestrahltBL

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
selbstsichernd durch Polyamidring

Edelstahl-Eigenschaften

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968

RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Hinweis

Die Gelenk-Klemmverbinder GN 281 bestehen aus Laschen-Klemmverbindern GN 271 und GN 275.

Die Klemmbohrung ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

An der Schraubstelle z₁ verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Bestellbeispiel
