GN 5344 Drehmoment-Dreikantgriffe

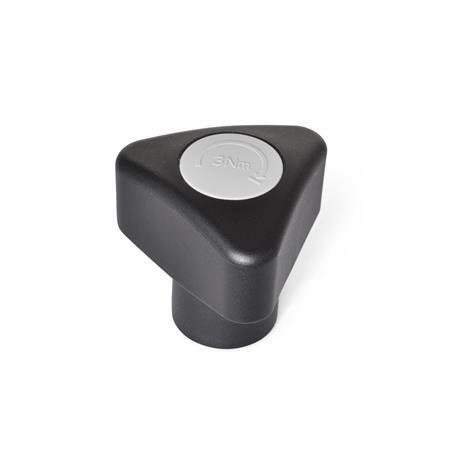

Drehmoment Dreikantgriffe GN 5344 thumbnail Zoom ELESA

GN 5344 Drehmoment-Dreikantgriffe

Drehmoment Dreikantgriffe GN 5344
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design VTDInfo
Drehmoment Dreikantgriffe GN 5344 Skizze

d1d2d3h1h2
Drehmoment ±20%
in Nm
60M 627,550,5201023
60M 827,550,5201223
80M 827,553,5221246
80M 1027,553,5221246
80M 1227,553,5221246
Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 80 °C
  • schwarz, matt

Drehmomentmechanik
Stahl, gehärtet

Buchse
Stahl verzinkt, blau passiviert

Farbe der Abdeckkappe
grau, RAL 7035, mattDGRDGR
RoHS

Auf Anfrage

mit Schraube
mit anderen Drehmomentwerten
mit Edelstahl-Buchse

Hinweis

Drehmoment-Dreikantgriffe GN 5344 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.

Die Drehmomentmechanik des Dreikantgriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Beim Linksdrehen wird dagegen ein zum Lösen nötiges Drehmoment übertragen.

Dauertests haben ergeben, dass sich das Drehmoment auch nach bis zu 60.000 Anzugszyklen nicht verändert.

Bestellbeispiel
1d1
2d2
3Drehmoment
4Farbe
GN 5344-60-M8-2-DGR

RoHS-konform: Info -
Gewicht: Info -
