mit Edelstahl-Riegel

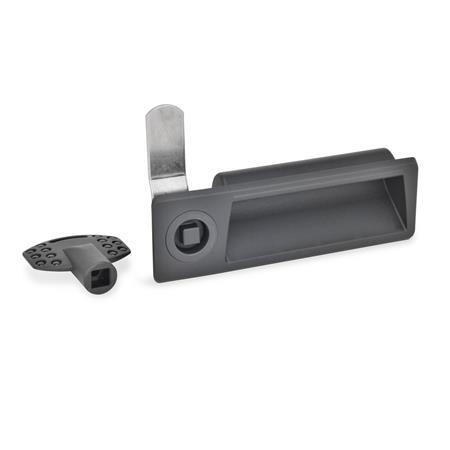

GN 731.5 Verriegelungen mit Griffschale
ELESA original design PR-CH / LPR-SST
Form
| DK | mit Dreikant |
| VK | Betätigung mit Vierkant |
| VDE | mit Doppelbart |
Kennziffer
| 1 | Betätigung, in dargestellter Lage, links oben |
| 2 | Betätigung, in dargestellter Lage, rechts oben |
| Riegelkröpfung z | A1 | A2 | Riegelänge l | F1 in N | F2 in N | ||
|---|---|---|---|---|---|---|---|
| 0 | 23 | 23 | 20 | 32 | 46 | 3600 | 1500 |
| 3 | 20 | 26 | 45 | - | - | 3600 | 1500 |
Filterkombination ergibt keine Treffer.
Ausführung
Gehäuse, Betätigungsbolzen
Riegel, Scheibe, Schraube
Edelstahl
nichtrostend, 1.4301
RoHS
- Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 80 °C
- schwarzgrau, RAL 7021, glänzendSG
Riegel, Scheibe, Schraube
Edelstahl
nichtrostend, 1.4301
RoHS
Hinweis
Verriegelungen mit Griffschale GN 731.5 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, ein Bedienelement erfordert und dieses nicht vorstehen soll.
Eine auf 90° begrenzte Drehbewegung, z.B. des Dreikants bei Form DK, bringt den Riegel hinter der Zarge zu liegen, um dadurch die Türe zu verschließen. Die unterschiedlich langen und z.T. gekröpften Riegel lassen sich auf Umschlag montieren, woruch sich ein großer Anwendungsbereich abdecken lässt.
Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.
Verriegelungen GN 731.5 werden mit lose beigelegtem Riegel geliefert.
Je zwei Steckschlüssel aus Kunststoff gehören zum Lieferumfang.
| Bestellbeispiel |
| ||||||||||
GN 731.5-VK-3-45-2-SG |
