glasklarer Kunststoff, ohne Gewinde

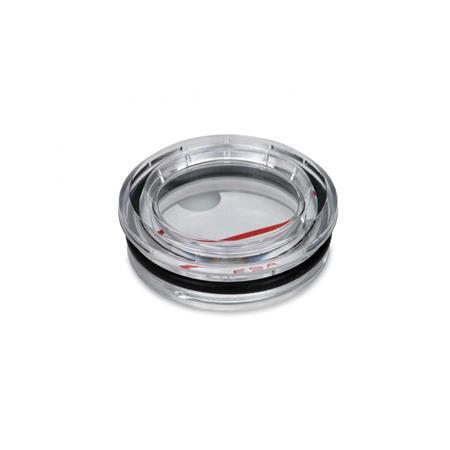

GN 542 Ölschaugläser, beständig bis 100°C
ELESA Original design HE.
Form
| A | mit Reflektor |
| B | ohne Reflektor |
| d1 Schauöffnung | d2 H11 Bohrungs-Ø | d3 | b min. | l1 | l2 |
|---|---|---|---|---|---|
| 9 | 17 | 18 | 5 | 7 | 3 |
| 12 | 20 | 21 | 6 | 7 | 3 |
| 17 | 26 | 28 | 6 | 7 | 3 |
| 20 | 30 | 32 | 7 | 8 | 4 |
| 25 | 35 | 38 | 8 | 9 | 4 |
| 28 | 40 | 43 | 9 | 10 | 4 |
| 32 | 45 | 47 | 9 | 11 | 5 |
Filterkombination ergibt keine Treffer.
Ausführung
Gehäuse
KunststoffNO
glasklares Polycarbonat (PC)
O-Ring
Gummi NBR (Perbunan®)
Reflektor
Aluminium
RoHS
KunststoffNO
glasklares Polycarbonat (PC)
- hohe mechanische Festigkeit
- temperaturbeständig bis 100 °C
- nicht lösungsmittelbeständig
- nicht alkoholbeständig
O-Ring
Gummi NBR (Perbunan®)
Reflektor
Aluminium
- weiß lackiert
- mit roter Ölstandmarke
RoHS
Hinweis
Zur Montage der Ölschaugläser GN 542 ist kein Gewinde erforderlich.
Die Schauöffnung ist zurückgesetzt, dadurch die Sichtfläche geschützt.
Montagehinweis:
Ölschauglas von Hand andrücken, dann, eventuell mit Hilfe einer Zwischenlage z. B. Holz, vollends mit dem Hammer einschlagen. Die Bohrung sollte mit einer 45°-Senkung versehen, der O-Ring leicht eingefettet sein.
| Bestellbeispiel |
| ||||||||
GN 542-NO-17-26-A |
RoHS-konform:
-
-
Gewicht:
-
-
